Применение

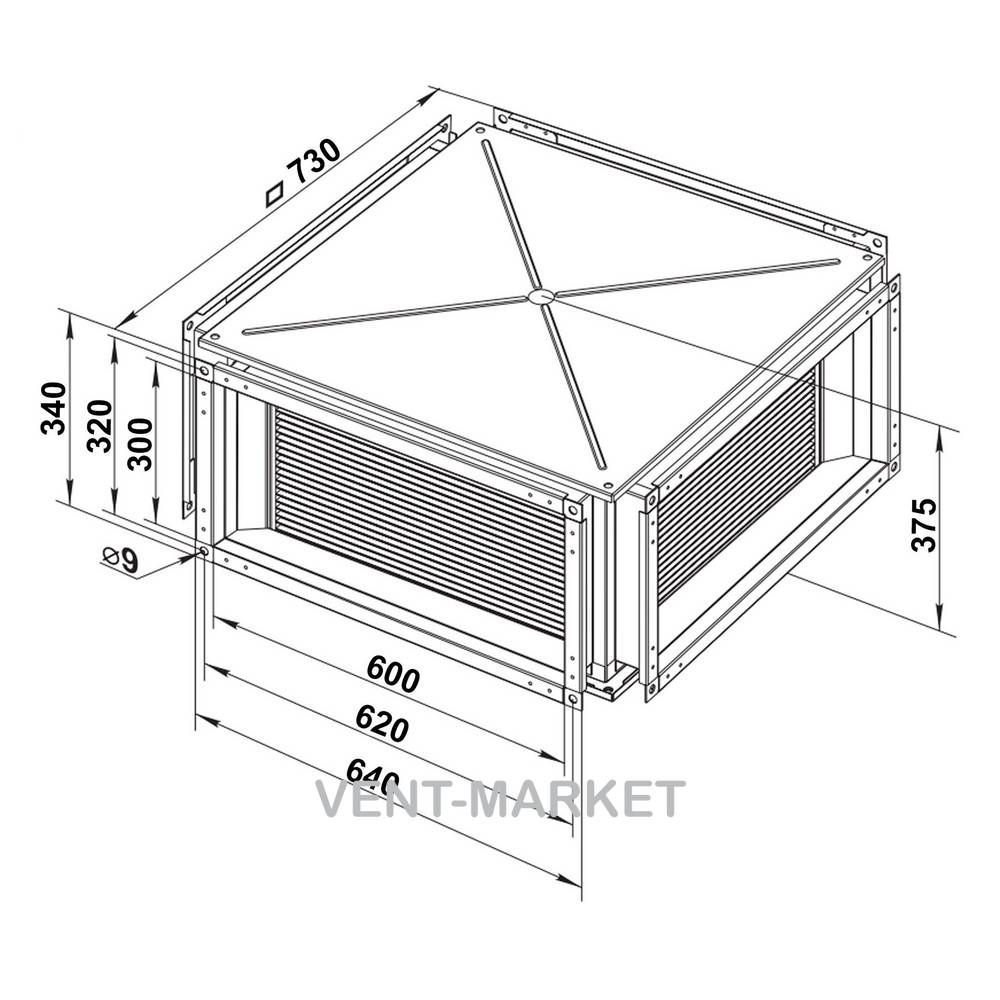

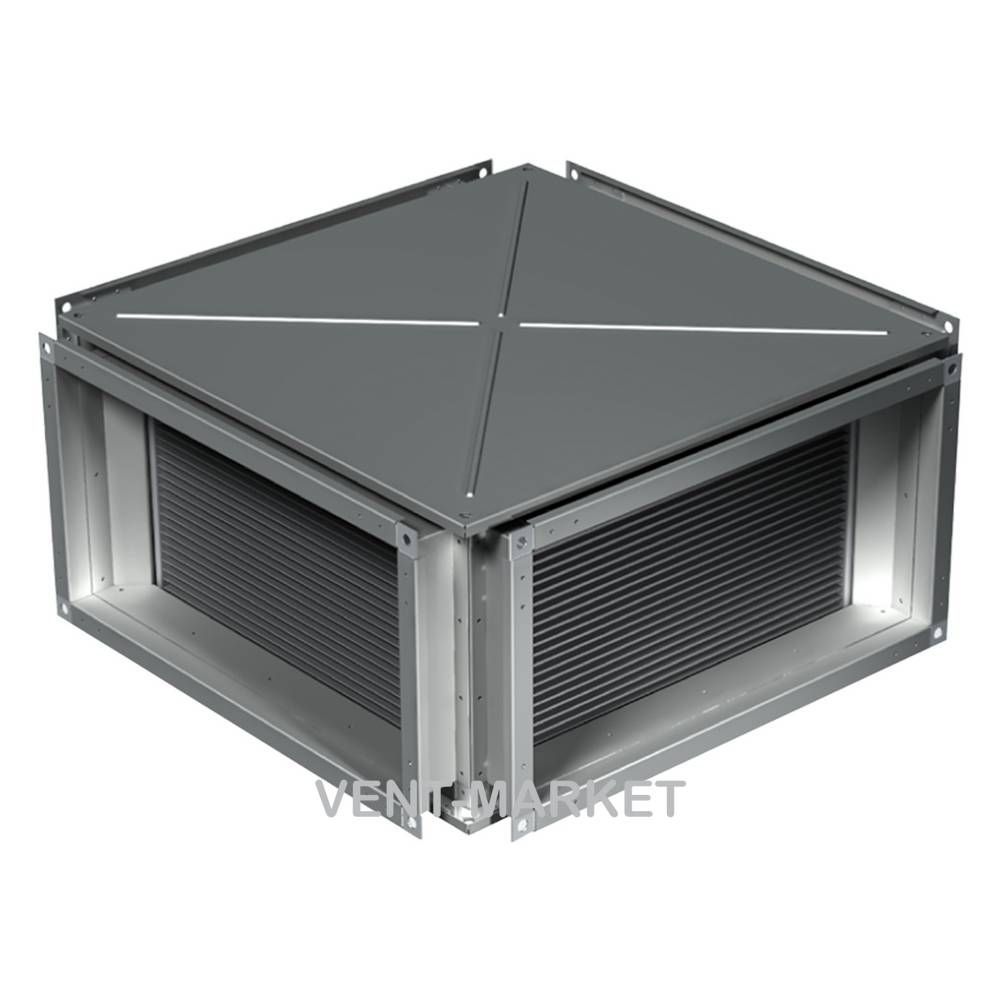

Пластинчатый рекуператор Вентс ПР 600х300 с крестообразным проходом воздуха предназначен для утилизации тепла вытяжного воздуха в системах вентиляции и кондиционирования. Рекуператоры непосредственно подсоединяются к воздуховодам прямоугольного сечения как с параллельной разводкой трассы воздуховодов, так и с перпендикулярной или диагональной под углом 45°. Варианты подсоединения обеспечиваются использованием колен, которые необходимо заказать в количестве, отвечающем заданному расположению. Проходящий воздух, не должен содержать твердые, волокнистые, агрессивные и взрывоопасные примеси.
Конструкция
Корпус рекуператора изготавливается из оцинкованной стали. Поверхность теплообмена представляет собой пакет специальных тонких алюминиевых пластин, обеспечивающих высокоэффективную теплопередачу. В рекуператорах предусмотрена возможность сбора некоторого количества конденсата (который может образовываться на вытяжных поверхностях теплообмена) на нижней съемной панели. В комплект поставки пластинчатых рекуператоров ПР стандартно входит штуцер для отвода конденсата, который установлен на нижней панели.
Технические характеристики
Основными характеристиками пластинчатых рекуператоров является его эффективность, т. е. КПД, а также сопротивление в системе воздуховодов. Тепловой КПД определяется по формуле: где: tп - температура приточного воздуха (после рекуперации); tн - температура наружного воздуха (приточный воздух до рекуперации); tв - температура удаляемого воздуха (вытяжной воздух до рекуперации).
Различные варианты компоновки рекуператора Вентс ПР и поворотных колен Вентс ПК:
Принадлежности
1. Поворотное колено Вентс ПК Предназначено для удобства монтажа рекуператора в разных вариантах канала воздуховода. Обозначение поворотного колена Вентс ПК 400х200.
2. Летняя вставка Вентс ВЛ Для эксплуатации пластинчатого рекуператора в летний период, теплообменник можно заменить летней вставкой Вентс ВЛ, которая не рекуперирует тепло, но позволяет снизить потери давления на 10%. Применяется для использования в системах без байпаса на притоке и в системах без охлаждения.
