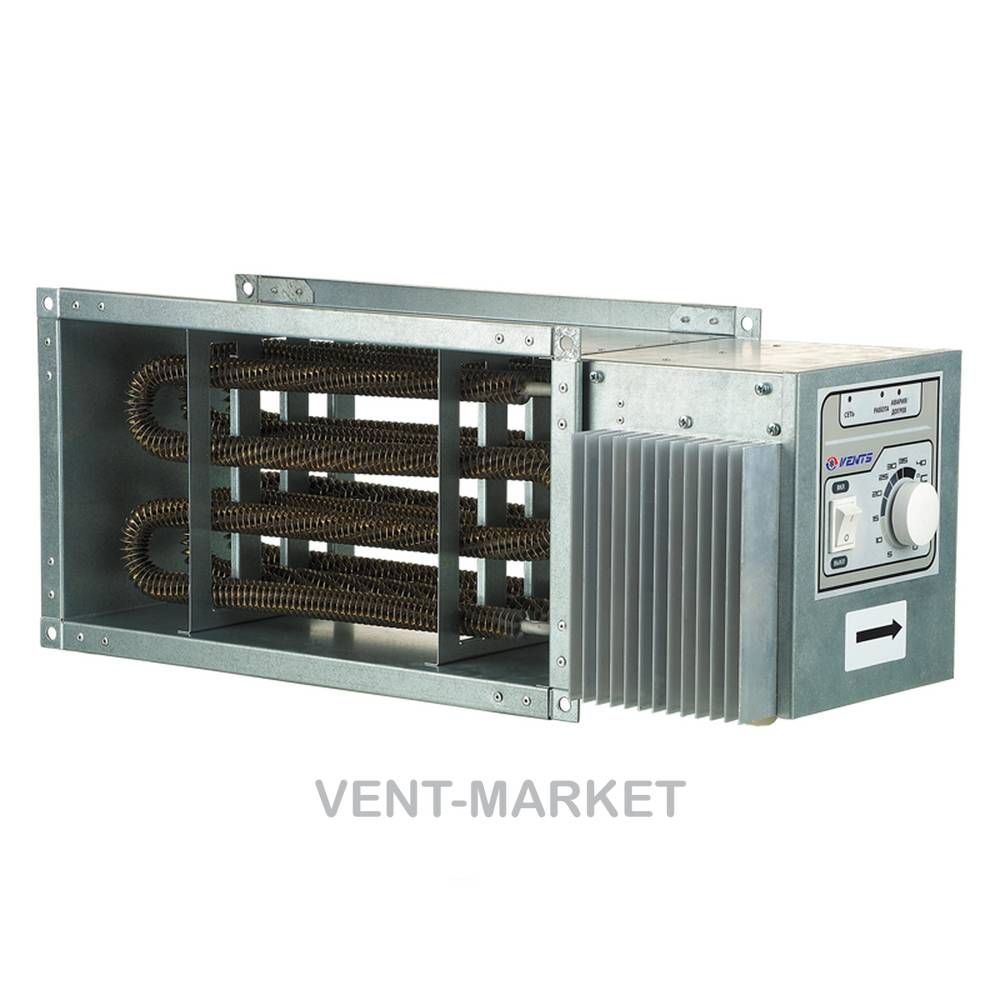

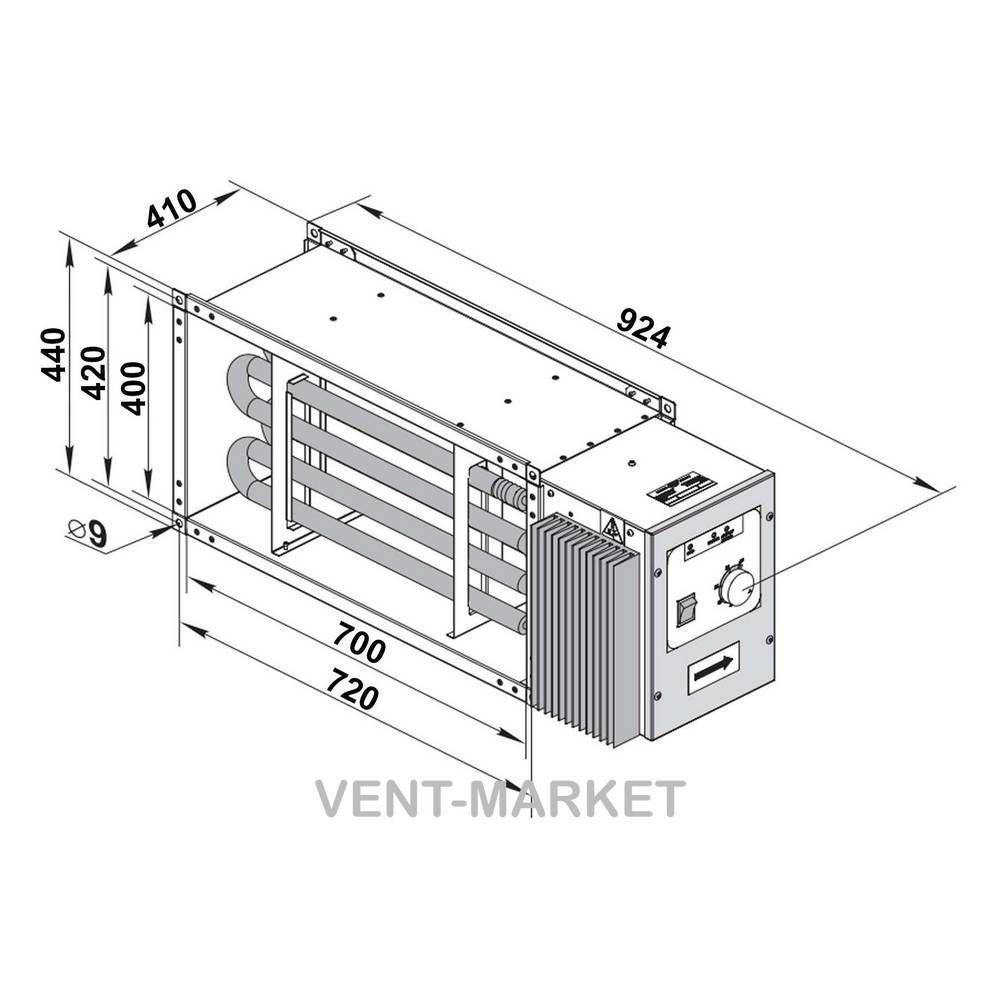

Канальный нагреватель Вентс НК 700х400-18,0-3 У

Применение

Канальные электрические нагреватели предназначены для подогрева приточного воздуха в системах вентиляции прямоугольного сечения. Применяются для нагрева воздуха в системах отопления, вентиляции и кондиционирования воздуха в различных помещениях.

Конструкция

Корпус и коммутационная коробка изготовлены из оцинкованного стального листа, нагревательные элементы - из нержавеющей стали, снабженные дополнительным оребрением для увеличения площади теплообмена. Канальные нагреватели НК оборудованы двумя термостатами защиты от перегрева:

• основная защита с автоматическим перезапуском (срабатывает при температуре выше +50°С). После охлаждения термостат автоматически замыкает управляющую цепь нагревателя.
• аварийная защита с ручным перезапуском (срабатывает при температуре выше +90°С). В случае срабатывания питание на нагреватель можно подать только после ручного сброса аварии.
• контакты термостатов выводятся на отдельные клеммы для внешнего подключения.

Для каждого типоразмера существует несколько вариантов мощности. Большей мощности можно достичь посредством установки нагревателей последовательно друг за другом.

Нагреватель канальный со встроенной регулировкой температуры

Для автоматического поддержания температуры воздуха в канале на заданном значении в нагревателях НК существует модификации НК... У с блоком управления (от 4,5 до 54,0 кВт).

Нагреватель НК…У с блоком управления оснащен трехфазным симисторным регулятором мощности.

Регулирование осуществляется за счет включения и отключения полной нагрузки. Коммутация нагрузки осуществляется полупроводниковым прибором (симистором). Это означает, что в коммутирующем устройстве отсутствуют какие-либо механические элементы, подверженные износу. Коммутация нагрузки всегда производится в тот момент, когда ток и напряжение равны нулю, что исключает возникновение электромагнитных помех.

Нагреватели НК…У оборудованы двумя термостатами защиты от перегрева:

• основная защита с автоматическим перезапуском (температура срабатывания +50 °С). После охлаждения термостат автоматически замыкает управляющую цепь нагревателя.
• аварийная защита с ручным перезапуском (температура срабатывания +90 °С). В случае срабатывания питание на нагреватель можно подать только после ручного сброса аварии.

Режимы работы нагревателя НК…У с блоком управления (варианты):

• по датчику температуры для поддержания заданного значения температуры в канале;
• поддержание мощности нагрева пропорционального внешнему сигналу (0-10)В - (0-100)% при помощи внешнего управляющего устройства.

Установка заданной температуры производится при помощи встроенного потенциометра либо к регулятору может быть подключен внешний сигнал управления от другого регулятора с диапа-зоном изменения напряжения (0-10)В, которые соответствуют температуре в канале (0...+40) °С нагрева.

При выборе режима работы по датчику температуры в канале можно заказать один из датчиков температуры (в комплект поставки не входит):

• канальный датчик температуры в трубке с наконечником КДТ2-М1 (100...400 мм);
• канальный датчик с установочным фланцем в закатанной трубке КДТ2-М (100...400 мм);
• канальный датчик с установочным фланцем в закатанной трубке с клеммной короб-кой КДТ2-МК (100...400 мм).

Монтаж

Монтаж нагревателя осуществляется при помощи фланцевого соединения. Направление движения воздуха должно соответствовать стрелке на калорифере. Канальные нагреватели могут устанавливаться в любом положении, кроме положения электрощитом внизу (опасность затекания конденсата и замыкания электропроводки).

Рекомендуется устанавливаться так, чтобы воздушный поток был равномерно распределен по всему сечению.

Перед нагревателем должен быть установлен воздушный фильтр, защищающий от загрязнения нагревательные элементы.

Рекомендуемое расстояние между нагревателем и остальными элементами системы должно быть не менее диагонали калорифера, т. е. расстояния от угла до угла в его воздуховодной части.

Канальные нагреватели рассчитаны на минимальную скорость воздушного потока 1,5 м/с и максимальную рабочую температуру выходящего воздуха 40°С. В случае применения регулятора оборотов вентилятора, необходимо обеспечить минимальный расход воздуха через нагреватель.

Запрещается подавать питающее напряжение на нагреватель при отключённом вентиляторе.

Для правильной и безопасной работы нагревателей рекомендуется применять систему автоматики, обеспечивающую комплексное управление и защиту:

• автоматическую регулировку мощности и температуры нагрева воздуха;
• отслеживание состояние фильтра при помощи датчика дифференциального давления;
• блокирование подачи питания на нагреватель, в случае остановки приточного вентилятора или снижения скорости потока воздуха, а также при срабатывании встроенных термостатов защиты от перегрева;
• отключение системы вентиляции с продувкой ТЭНов нагревателя.
