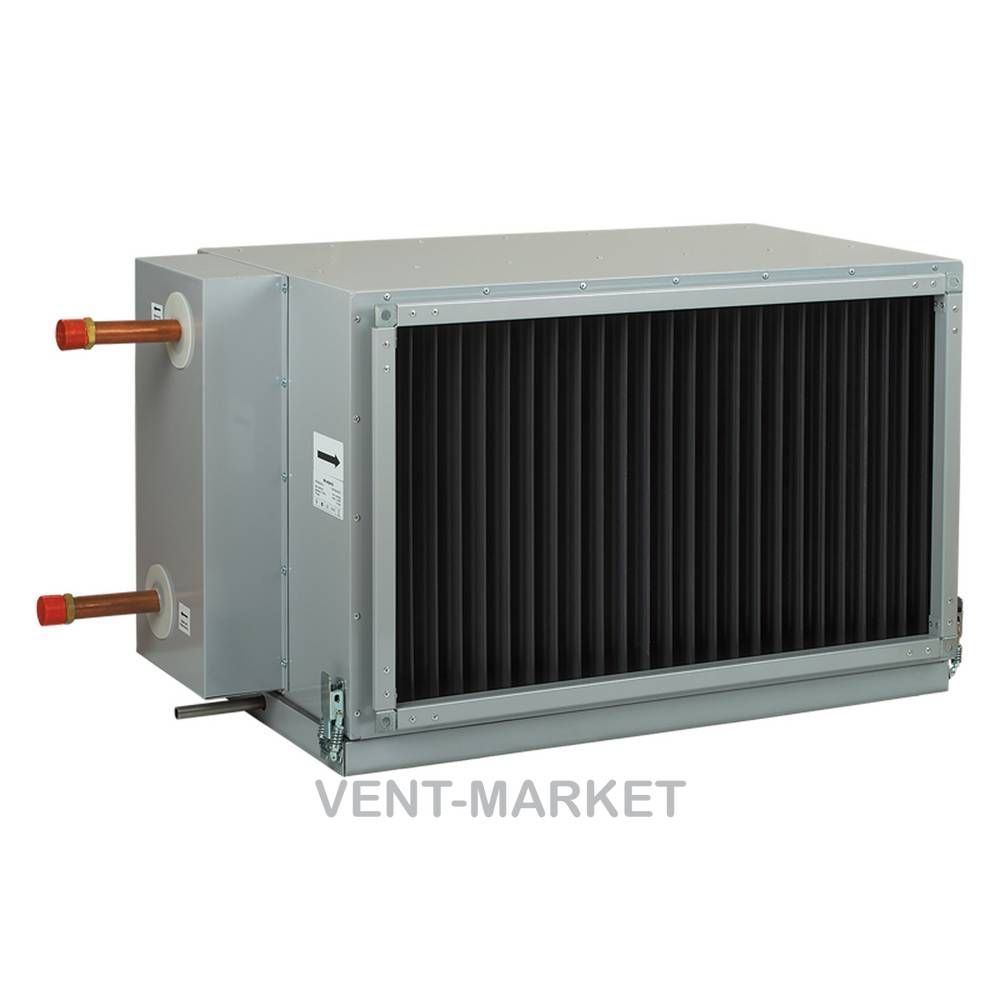

Канальный охладитель Вентс ОКВ 600х300-3

Применение

Канальные водяные воздухоохладители предназначены для охлаждения приточного воздуха в системах вентиляции прямоугольного сечения, а также могут использоваться в качестве охладителя в приточных или приточно-вытяжных установках.

Конструкция

Корпус охладителя выполнен из оцинкованной листовой стали, трубные коллекторы изготовлены из медных труб, поверхность теплообмена изготовлена из алюминиевых пластин.

Охладители выпускаются в 3-х рядном исполнении и предназначены для эксплуатации при максимальном рабочем давлении 1,5 МПа (15 бар).

Охладитель оборудован каплеуловителем и дренажным поддоном для сбора и отвода конденсата.

Монтаж

Монтаж охладителя осуществляется при помощи фланцевого соединения. Водяные охладители могут устанавливаться только в горизонтальном положении, позволяющем произвести его обезвоздушивание и отвод конденсата.

Рекомендуется устанавливаться так, чтобы воздушный поток был равномерно распределен по всему сечению. Перед охладителем должен быть установлен воздушный фильтр, защищающий от загрязнения.

Охладитель может устанавливаться перед или за вентилятором. Если охладитель находится за вентилятором, рекомендуется предусмотреть между ними воздуховод не менее 1-1,5 м для стабилизации воздушного потока.

Охладитель необходимо подключать по принципу противотока для достижения максимальной холодопроизводительности. Все расчетные номограммы в каталоге действительны для такого подключения.

Если хладагентом является вода, охладители предназначены для установки только внутри помещения, в которых температура не опускается ниже 0oС . Для наружного монтажа необходимо в качестве хладагента применять незамерзающую смесь (например, раствор этиленгликоля).

Каплеуловитель из полипропиленового профиля предотвращает попадание в канал капель конденсата, срывающихся с трубок охладителя потоком охлаждаемого воздуха. При выборе охладителя необходимо учитывать, что каплеуловитель эффективно улавливает конденсат при скорости воздуха не превышающей 4 м/с.

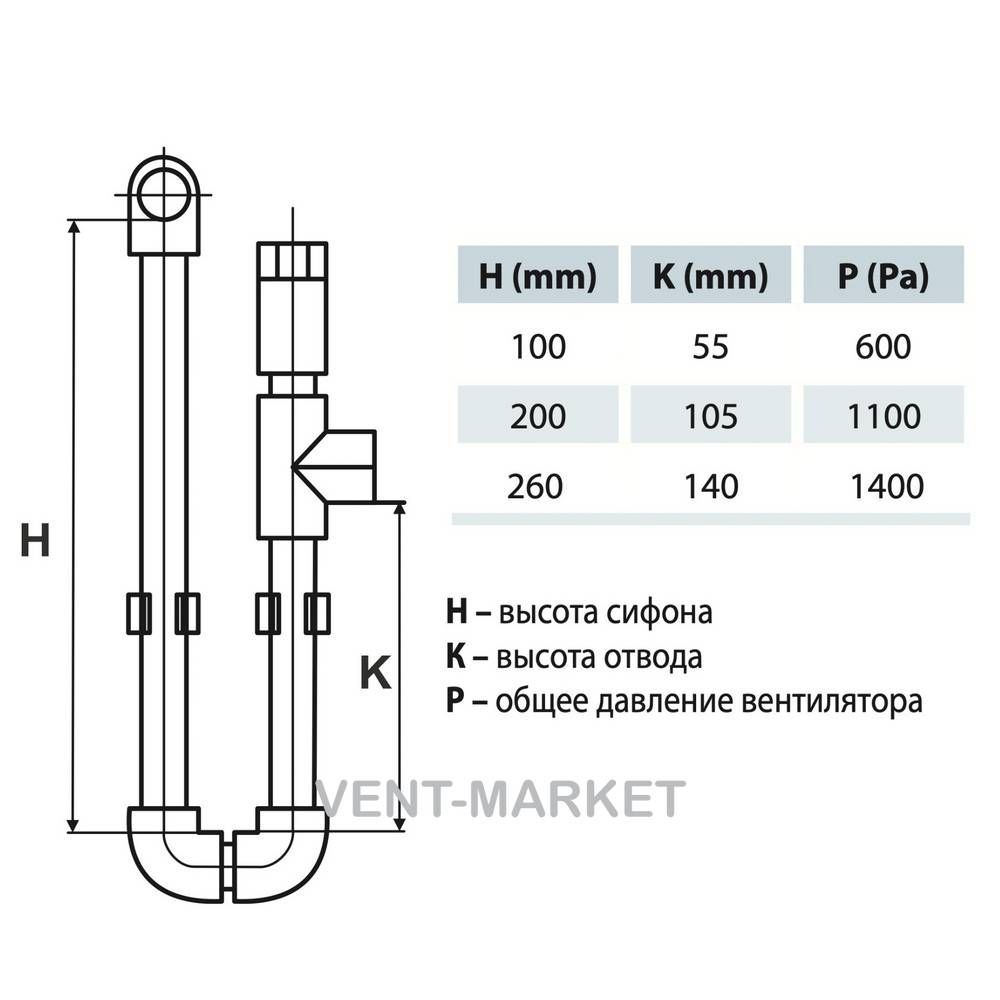

Отвод конденсата из охладителя необходимо осуществлять через сифон. Высота сифона напрямую зависит от общего давления вентилятора. Рассчитать высоту сифона можно, согласно указанным ниже, рисунку и таблице.

Для правильной и безопасной работы охладителей рекомендуется использовать систему автоматики, которая обеспечивает комплексное управление и автоматическую регулировку холодопроизводительности и температуры охлаждения воздуха.
