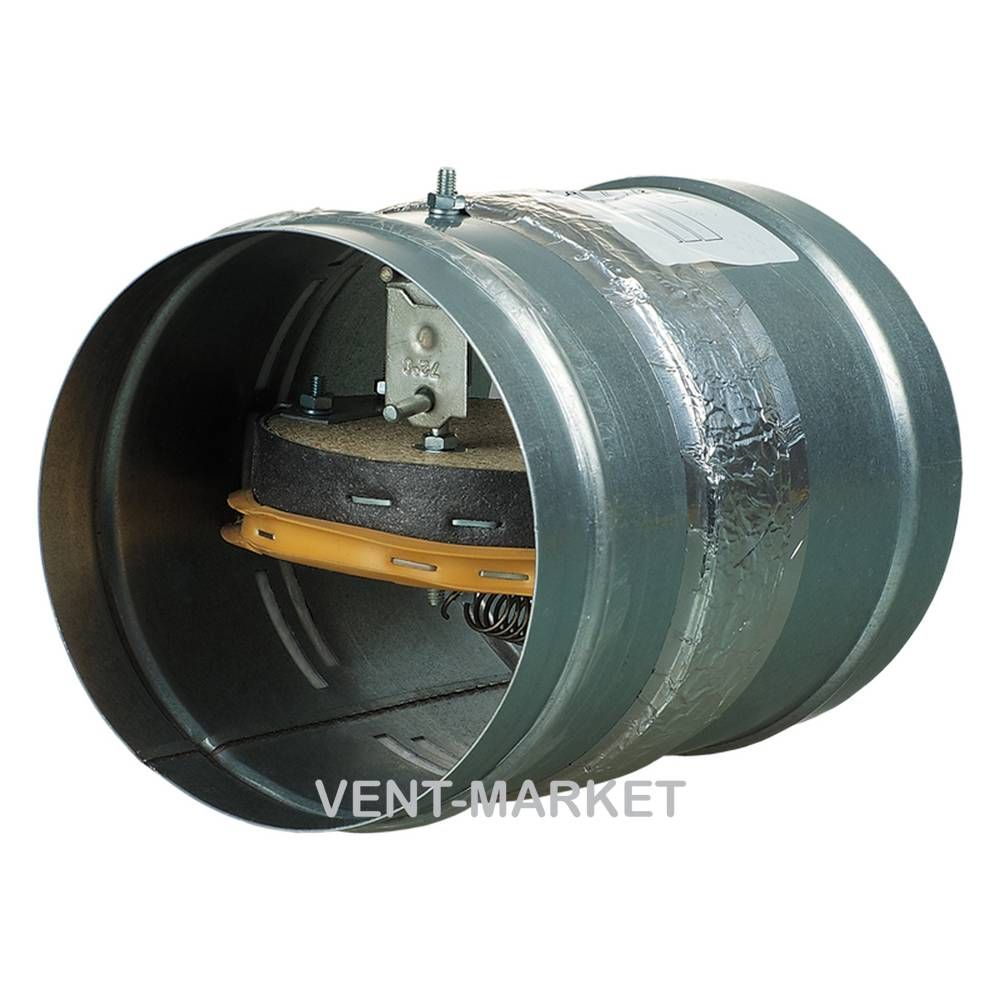

Противопожарный клапан Вентс ПЛ-10-1А ДН150/EI60

Применение

Клапан противопожарный предупреждает распространение дыма и огня через воздуховоды систем вентиляции и кондиционирования воздуха при пожаре. Устанавливается в проходах вентиляционных каналов, проходящих через противопожарные стены и потолки. Предел огнестойкости согласно EN 1366-2, ДСТУ Б.В.1.1-4-98 (Украина) и ГОСТ 12.1.004-91 (1996) (Россия) составляет ЕIS 60 или ЕIS 120.

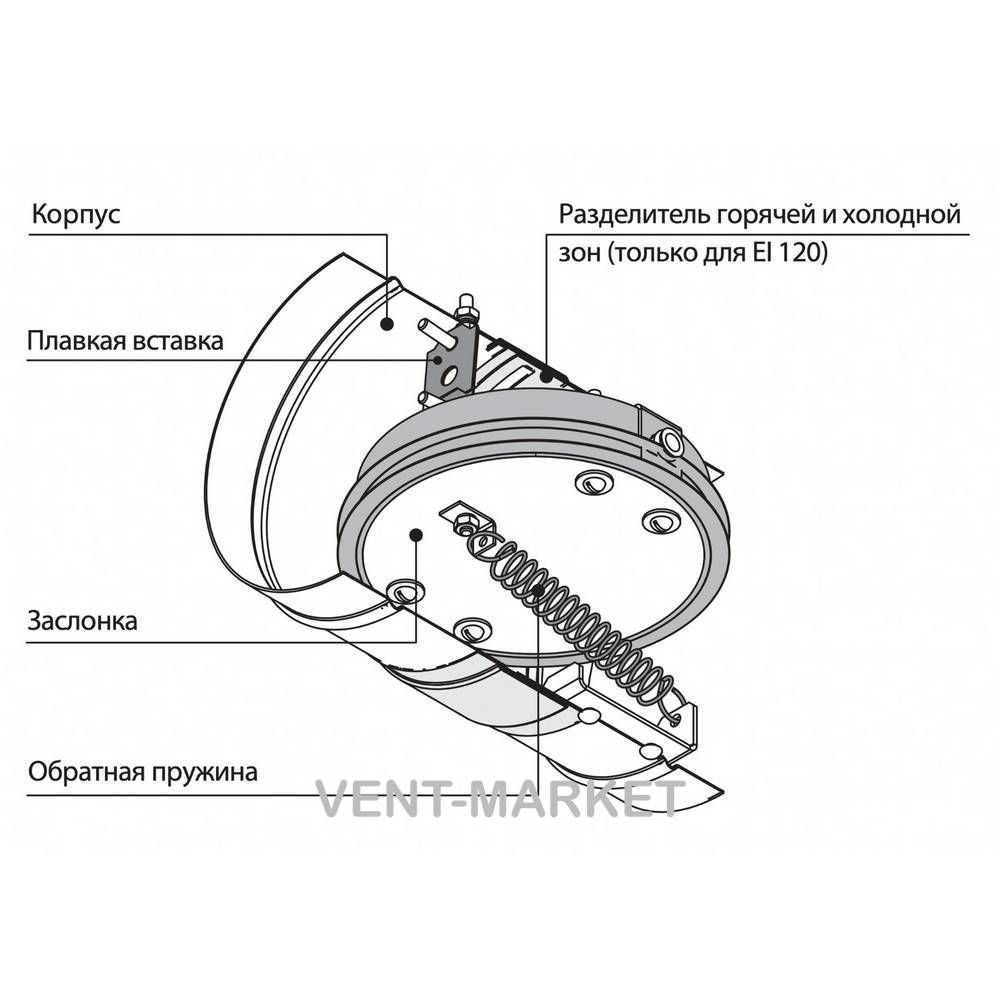

Конструкция

Клапаны серии ПЛ выполнены в общепромышенном исполнение с минимизированной элементной базой и использованием низколегированной оцинкованной стали. Лопатка выполнена из огнестойкого материала (вермикулит) и термовспучивающегося огнестойкого уплотнения.

Канальный тип подразумевает наличие у корпуса двух присоединительных патрубков для встраивания в вентиляционный канал (систему воздуховодов).

Клапан оснащается:

• механическим приводным устройством с плавкой вставкой и возвратной пружиной;

В охранном положении клапан противопожарный открыт. Приведение клапана в рабочее положение осуществляется при срабатывании плавкой вставки на повышение температуры. В случае пожара при температуре 72°С расплавится термоэлемент и пружина приводит лопатку в закрытое положение.

Монтаж ПЛ-10-1А-ДН 150

Клапан противопожарный всегда встраивается так, чтобы спусковой механизм и контрольное отверстие находились на легкодоступной стороне стены или потолка. Таким образом обеспечивается контроль термического спускового механизма и ее внутренней части.

Разрешено встраивать клапан в стены из кирпича, бетона или гипсовые плиты с соответствующим пределом огнестойкости.

Для сохранения формы при монтаже рекомендуется применять деревянные подпорки, которые препятствуют деформации корпуса.

Применение деревянных подпорок при монтаже

После окончательного монтажа деревянные распорки извлечь.

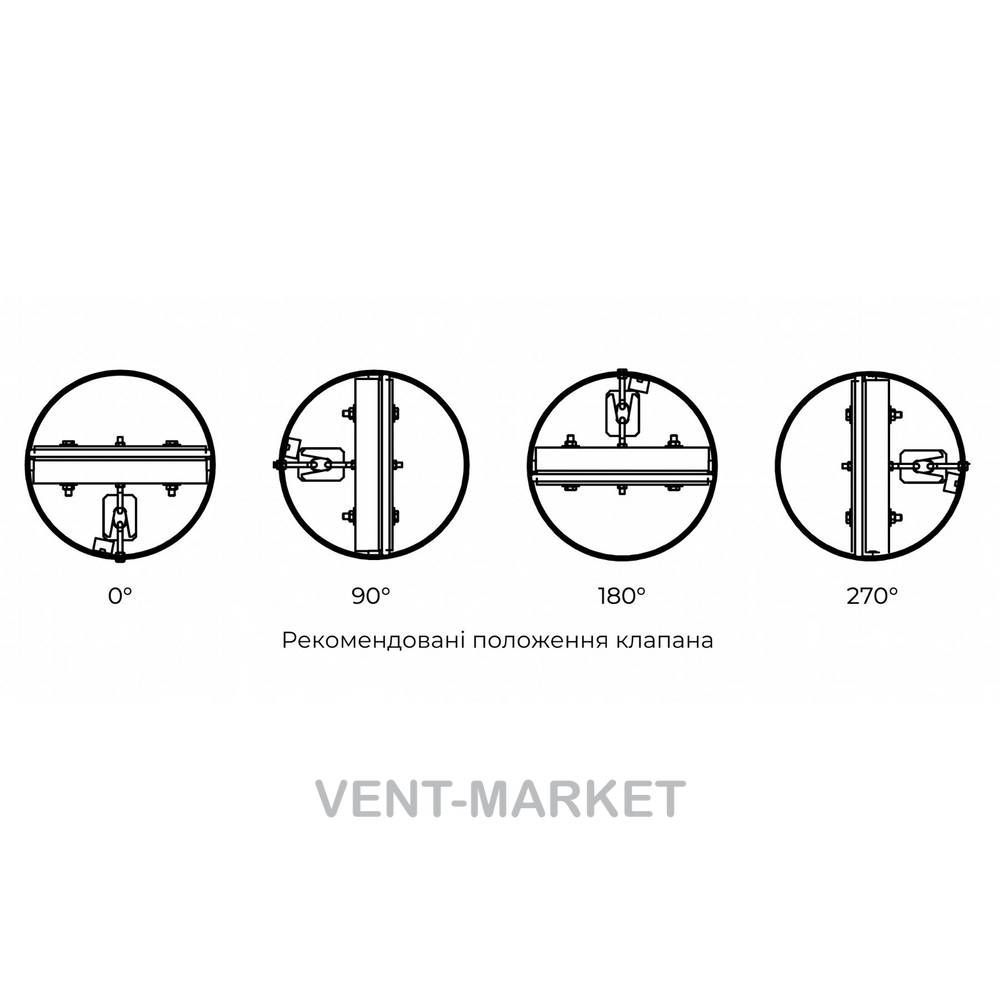

Ремендуемые положения клапана

Не допускается устанавливать клапан:
– в воздуховодах и помещений категорий А и Б взрывопожарной и пожарной опасности согласно с НАПБ 03.002;
– в воздуховодах местных удалителей взрывопожароопасных смесей;
– в системах, которые не поддаются периодической очистке согласно установленного регламента для предотвращения появления горючих отложений.

Клапан противопожарный ПЛ-10-1А-ДН 150 c механическим приводным устройством с плавкой вставкой и возвратной пружиной

Рекомендация к монтажу клапана ПЛ-10-1А-ДН 150 c механическим приводным устройством с плавкой вставкой и возвратной пружиной:
