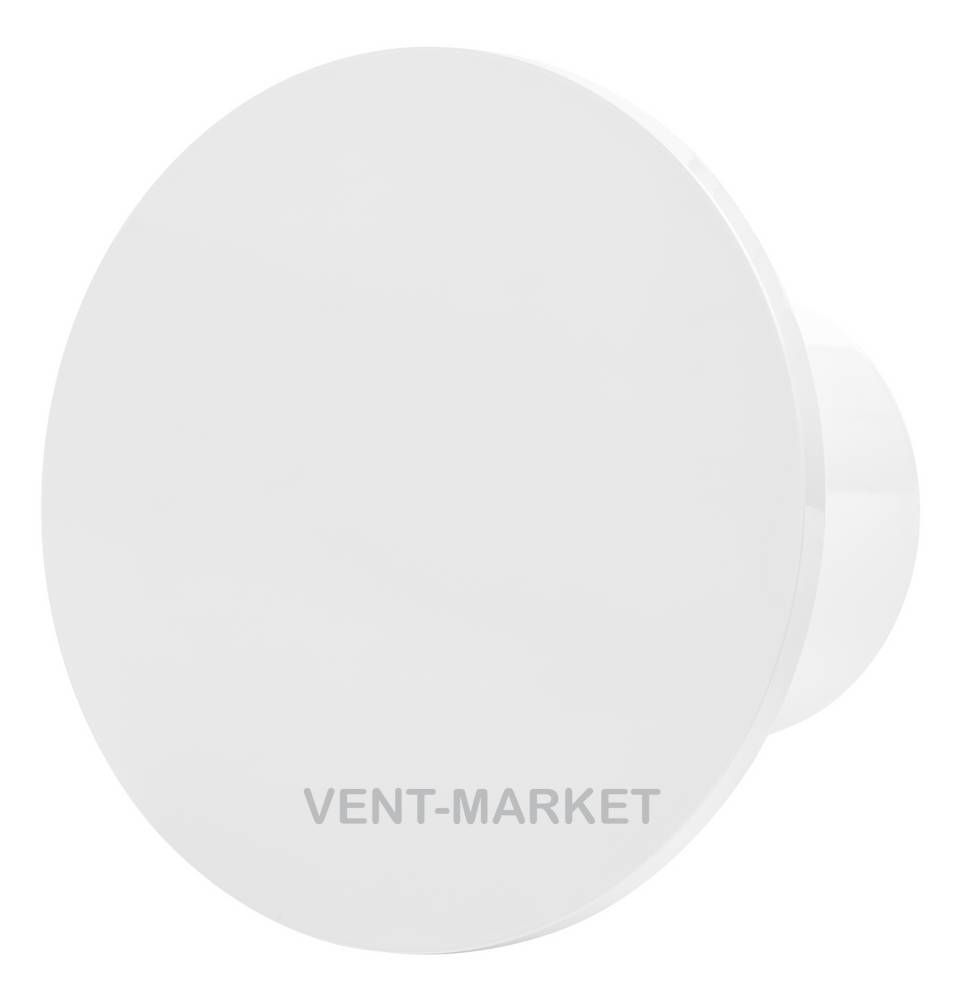

Вытяжной вентилятор Вентс РО 125 ТН Л

В наличии

Артикул: 0688182603

Оставить отзыв

Характеристики

Цена

3350.00

Бренд

Вентс

Серия

Вентс РО

Модель

РО 125 ТН Л

Цвет

Белый

Гарантийный срок, мес.

Размер воздуховода

125 мм

Варианты монтажа

Потолочный

Напряжение

Электроическое напряжение в сети

220 В

Мощность устройства

17,5 Вт

Номинальный ток

0,117 А

Частота вращения двигателя

Физическая величина, равная числу полных оборотов двигателя за единицу времени.

2300 об/мин

Классификация

Бытовой

Конструкция

Осевой

Расход воздуха

Определение воздухообмена согласно кратности воздухообмена в помещении.

Количество вентиляционного воздуха определяется для каждого помещения отдельно с учетом наличия вредных примесей (веществ) или задается по результатам ранее проведенных исследований. Если характер и количество вредных примесей (веществ) не поддаются учету, воздухообмен определяют по кратности:

L = V_пом * K_р (м³/ч),

где V_пом – объем помещения, м³;
К_р – минимальная кратность воздухообмена, 1/ч., см. таблицу кратности воздухообмена.

Как определить объем помещения?

Необходимо рассчитать общий объем помещения в кубических метрах.
Для этого используется простая формула:

Длина х ширина х высота = объем помещения м³
A x B x H = V (м³)

Например: помещение длиной 7 м, шириной 4 м и высотой 2,8 м. Для определения объема воздуха, необходимого для вентиляции этого помещения, рассчитываем объем комнаты: 7 х 4 х 2,8 = 78,4 м³. Затем, используя приведенные ниже таблицы рекомендуемой кратности воздухообмена, определяем требуемую производительность вентилятора.

Определение воздухообмена в соответствии с количеством людей в помещении:

L = L₁ * N_L (м³/ч),

где L₁ – норма воздуха на одного человека, м³/ч*чел;
N_L – количество людей в помещении

20-25 м³/ч на одного человека при минимальной физической активности
45 м³/ч на одного человека при легкой физической работе
60 м³/ч на одного человека при тяжелой физической работе

Определение воздухообмена при выделении влаги:

L= D / ((d_v-d_n) * ρ) (м³/ч)

где D – количество выделяемой влаги, г/ч;
d_v – влагосодержание удаляемого воздуха, г воды/кг воздуха;
d_n – влагосодержание приточного воздуха, г воды/кг воздуха;
ρ – плотность воздуха, кг/м³ (при 20°С = 1,205 кг/м³);

Определение воздухообмена для удаления излишков тепла:

L= Q / (ρ * C_p*(t_v-t_n)) (м³/ч)

где Q – выделение в помещение тепла, кВт;
t_v – температура удаляемого воздуха, °С;
t_n – температура приточного воздуха, °С;
ρ – плотность воздуха, кг/м³(при 20°С = 1,205 кг/м³);
C_p – теплоемкость воздуха, кДж/(кг·К) (при 20°С; Cp=1,005 кДж/(кг·К))

Таблица кратностей воздухообмена:

Бытовые помещения	Кратность воздухообмена
Жилая комната (в квартире или общежитии)	3 м³/ч на 1м² жилых помещений
Кухня квартиры или общежития	6-8
Ванная комната	7-9
Душевая	7-9
Туалет	8-10
Прачечная (бытовая)	7
Гардеробная комната	1,5
Кладовая	1
Гараж	4-8
Погреб	4-6

Промышленные помещения и помещения большого объема	Кратность воздухообмена
Театр, кинозал, конференц-зал	20-40 м³ на чел.
Офисное помещение	5-7
Банк	2-4
Ресторан	8-10
Бар, кафе, пивной зал, бильярдная	9-11
Кухонное помещение в кафе, ресторане	10-15
Универсальный магазин	1,5-3
Аптека (торговый зал)	3
Гараж и авторемонтная мастерская	6-8
Туалет (общественный)	10-12 (или 100 м³ на 1 унитаз)
Танцевальный зал, дискотека	8-10
Комната для курения	10
Серверная	5-10
Спортивный зал	Не менее 80 м³ на 1 занимающегося и не менее 20 м³ на 1 зрителя
Парикмахерская (до 5 рабочих мест)	2
Парикмахерская (более 5 рабочих мест)	3
Склад	1-2
Прачечная	10-13
Бассейн	10-20
Промышленный красильный цех	25-40
Механическая мастерская	3-5
Школьный класс	3-8

Определение воздухообмена в зависимости от предельно допустимой концентрации веществ:

L= G_CO2 / (У_ПДК-У_П)(м³/ч)

где G_СО2 – количество выделяющегося СО₂, л/ч,
У_ПДК – предельно-допустимая концентрация СО₂ в удаляемом воздухе, л/м³,
У_П – содержание газа в приточном воздухе, л/м³.

Нормы допустимых концентраций Со₂ в воздухе, л/м³
В местах постоянного пребывания людей (жилые комнаты)		1,0
В больницах и детских учреждениях		0,7
В местах временного пребывания людей (учреждения)		1,25
В местах кратковременного пребывания людей (учреждения)		2,0
В наружном воздухе:	Населенные пункты (село)	0,33
	Малые города	0,4
	Крупные города	0,5

174 куб. м/час

Уровень звукового давления

Шумовые характеристики оборудования приведены в виде таблиц, где содержатся:

Уровень звуковой мощности шума LWA в дБ(А) с разбивкой по полосам частот, уровни звуковой мощности к входу, к выходу и к окружению вентилятора.
Общий уровень звукового давления дБ(А) на расстоянии 3м.

Полоса частот делится на 8 групп волн. В каждой группе определена средняя частота: 63 Гц, 125 Гц, 250 Гц, 500 Гц, 1000 Гц, 2 кГц, 4 кГц и 8 кГц. Любой шум раскладывается по группам частот и можно найти распределение звуковой энергии по различным частотам.

Шум от вентилятора распространяется по воздуховоду (воздушному каналу), частично затухает в его элементах и через воздухораспределительные и воздухоприемные решетки проникает в обслуживаемое помещение.

Основой для проектирования систем вентиляции является акустический расчет — обязательное приложение к проекту вентиляции любого объекта.

Основные задачи такого расчета: определение октавного спектра вентиляционного шума в расчетных точках и его требуемого снижения путем сопоставления этого спектра с допустимым спектром по гигиеническим нормам. После подбора строительно-акустических мероприятий по обеспечению требуемого снижения шума проводится поверочный расчет ожидаемых уровней звукового давления в тех же расчетных точках с учетом эффективности этих мероприятий.

дБа	Характеристика	Источники звука
0	ничего не слышно
5	почти не слышно
10	почти не слышно	тихий шелест листьев
15	едва слышно	шелест листвы
20	едва слышно	шепот человека (на расстоянии 1м).
25	Тихо	шепот человека (1м)
30		шепот, тиканье настенных часов.
30		норма для жилых помещений ночью, с 23 до 7 часов утра
35	довольно слышно	приглушенный разговор
40		обычная речь
40		норма для жилых помещений, с 7 до 23 часов
45		разговор обычной нромкости
50	отчётливо слышно	разговор, пишущая машинка
55	отчётливо слышно	Норма для офисных помещений класса А (по европейским нормам)
60	шумно	норма для контор
65		громкий разговор (на расстоянии 1м)
70		громкие разговоры (1м)
75		крик, смех (1м)
80	очень шумно	крик, звук мотоцикла с глушителем
85		громкий крик, звук мотоцикла с глушителем
90		громкие крики, грузовой железнодорожный вагон (на расстоянии 7 м)
95		звук проезжающего вагона метро (7м)
100	крайне шумно	звук оркестра, прерывистывые звуки проезжающего вагона метро, раскаты грома
100		максимально допустимое звуковое давление для наушников плеера (по европейским нормам)
105		в самолёте, произведенном до 1980 года
110		вертолёт
115		пескоструйный аппарат (1м)
120	почти невыносимо	работающий отбойный молоток (1м)
130	болевой порог	звук взлетающего самолета

35 дБА

Материал изделия

пластик

Монтажная глубина, см

8.8

Ширина, см

17.2

Высота, см

17.2

Вес товара без упаковки

Нетто - вес товара без упаковки

0,74 кг

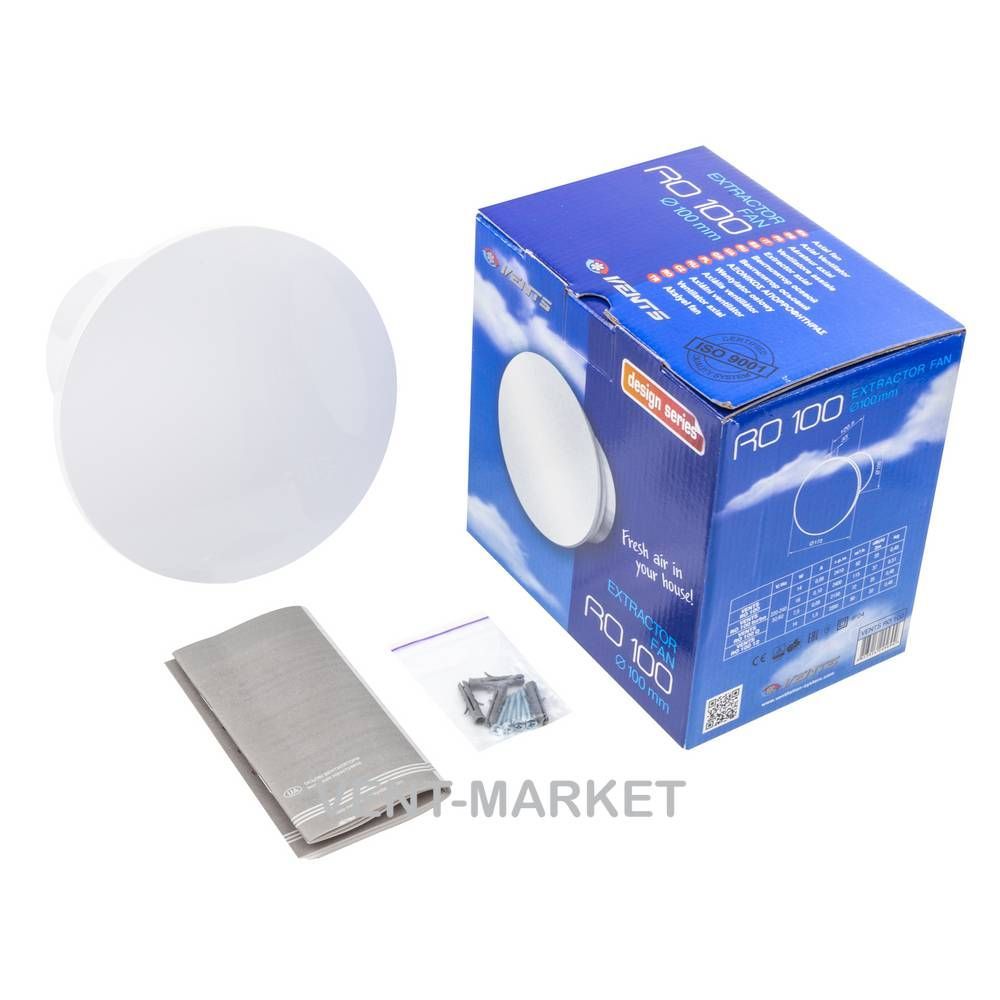

Комплектация

коробка упаковочная, вентилятор, паспорт, монтажный комплект саморезов

Страна производства

Украина

Электродвигатель

защита от перегрева, подшипники: до 40 тыс. часов

Степень пылевлагозащиты

Что такое IP ?

При выборе оборудования и определении места его установки очень важно обеспечить соответствие степени защиты устройства условиям, в которых это оборудование будет эксплуатироваться. Любой электроприбор должен одновременно удовлетворять двум требованиям защиты:

обеспечивать безопасность потребителя и обслуживающего персонала;
защищать электронные компоненты, расположенные в устройстве, от воздействия окружающей среды.

Норматив IP дает представление о пыле- и влагозащищенности изделия и его электробезопасности.

В документации и на корпусах приборов указывается степень защиты, маркированная знаком IP и двух цифр, обозначающих степень защищен-ности оборудования, например, IP20 или IP65. Первая цифра означает сте-пень защиты от прикосновения к токоведущим частям и степень защиты от попадания в изделия посторонних предметов. Характеристика защиты, определяемая первой цифрой, приведена в таблице 1. Вторая цифра показывает степень защиты корпуса от проникновения воды и расшифрована в таблице 2.

Таблица 1

Первая цифра	Характеристики защиты	Описание
х	Защита не определена	Открытая конструкция, без защиты от пыли и прикосновения к токоведущим частям.
1	Защита от крупных предметов	Защита от проникновения в конструкцию крупных предметов диаметром более 50 мм. Частичная защита от случайного касания токоведущих частей человеком (защита от касания ладонью).
2	Защита от предметов среднего размера	Защита конструкции от проникновения внутрь предметов диаметром более 12 мм. Защита от прикосновения пальцами к токоведущим частям.
3	Защита от мелких предметов	Конструкция не допускает проникновения внутрь предметов диаметром более 2,5 мм. Защита персонала от случайного касания токоведущих частей инструментом или пальцами.
4	Защита от песка	В конструкцию не могут попасть предметы диаметром более 1 мм. Конструкция защищает от прикосновения к токоведущим частям пальцами или инструментом.
5	Защита от накопления пыли	Пыль может проникать в корпус в незначительном количестве, не препятствующем нормальной работе оборудования. Полная защита от прикосновения к токоведущим частям оборудования.
6	Полная защита от пыли	Пыль не может проникнуть внутрь конструкции.

Таблица 2

Вторая цифра	Характеристики защиты	Описание
х	Защита не определена	Открытая конструкция, без защиты от брызг воды.
1	Защита от капель, падающих вертикально	Капли воды, падающие вертикально, не могут вызвать опасных последствий для оборудования.
2	Защита от капель, падающих под углом	Капли воды, падающие на оборудование под углом до 15°, не вызывают опасных последствий.
3	Защита от брызг воды	Изделие защищено от брызг воды, попадающих в конструкцию под углом до 60°
4	Защита от разнонаправленных брызг воды	Конструкция защищена от брызг воды, которые могут быть направлены на изделие с разных сторон.
5	Защита от струй воды	Направленные струи воды не причиняют вреда размещенному в корпусе оборудованию.
6	Защита от залива водой	Залив оборудования водой не приводит к повреждению оборудования.
7	Защита от погружения	Корпус может быть полностью погружен в воду, что не приведет к повреждению размещенного в корпусе оборудования.
8	Защита от погружения в воду под давлением	Конструкция выдерживает без последствий погружение в воду на определенную глубину (защита от воды под давлением, причем величина давления указывается отдельно).

Сертификация


Изделие с маркировкой СЕ означает, что продукция произведена в соответствии со стандартами качества и безопасности, предусмотренными директивами Европейского Союза для данного вида продукции (наносится производителем).	Знак соответствия продукции требованиям технических норм Украины, подтверждается сертификатами соответствия УкрТЕСТ.

Знак соответствия продукции европейским стандартам качества и электрической безопасности, выданный Обществом технического надзора TUV (Германия).	Знак соответствия продукции, подлежащей обязательной сертификации в системе ДСТ Р, техническим стандартам и нормам, принятым на территории Российской Федерации. Подтверждается сертификатами, выданными сертификационным центром РосТЕСТ (Москва).

Знак соответствия продукции стандартам качества и электрической безопасности, принятым в Польше, выданный сертификационным органом РСВС (Польша).	Класс изоляции: двойная изоляция.

Знак соответствия продукции словацким стандартам качества и электрической безопасности, выданный сертификационным органом EVPU (Словакия).	Класс защиты устройства (см. таблицы 1,2).
