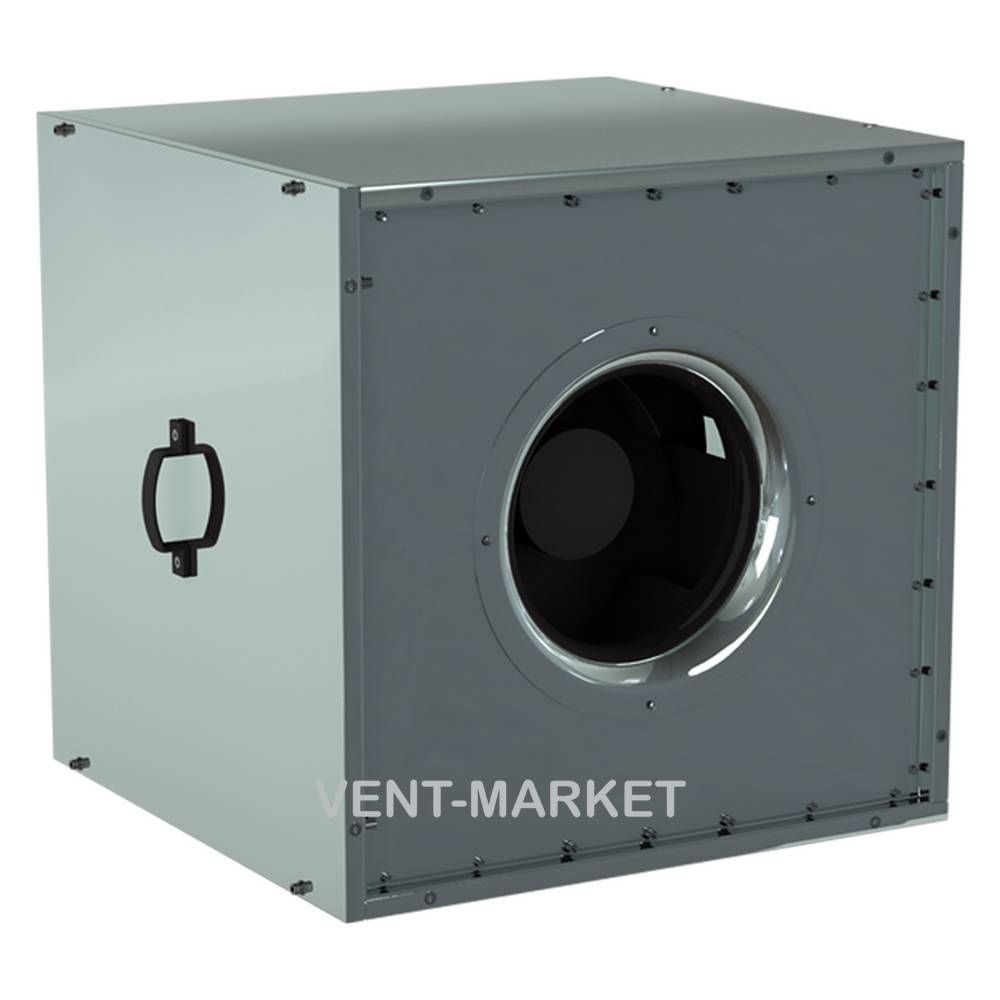

Канальный вентилятор Вентс ВШ 560 4Д

Применение

Приточные и вытяжные системы вентиляции помещений различного назначения с высокими требованиями к уровню шума.

Конструкция вентиляторов Вентс ВШ позволяет собирать различные конфигурации вентиляционных систем, изменяя положения съемных панелей.

Подача воздуха, благодаря этому, может осуществляться во всех направлениях, как линейно, так и под углом 90°.

Благодаря корпусу из алюмоцинка, с повышенными коррозионностойкими свойствами и теплоизоляционному материалу, вентилятор можно использовать для наружного монтажа.

Также эти вентиляторы могут быть использованы как отдельный элемент наборной приточной системы.

Конструкция

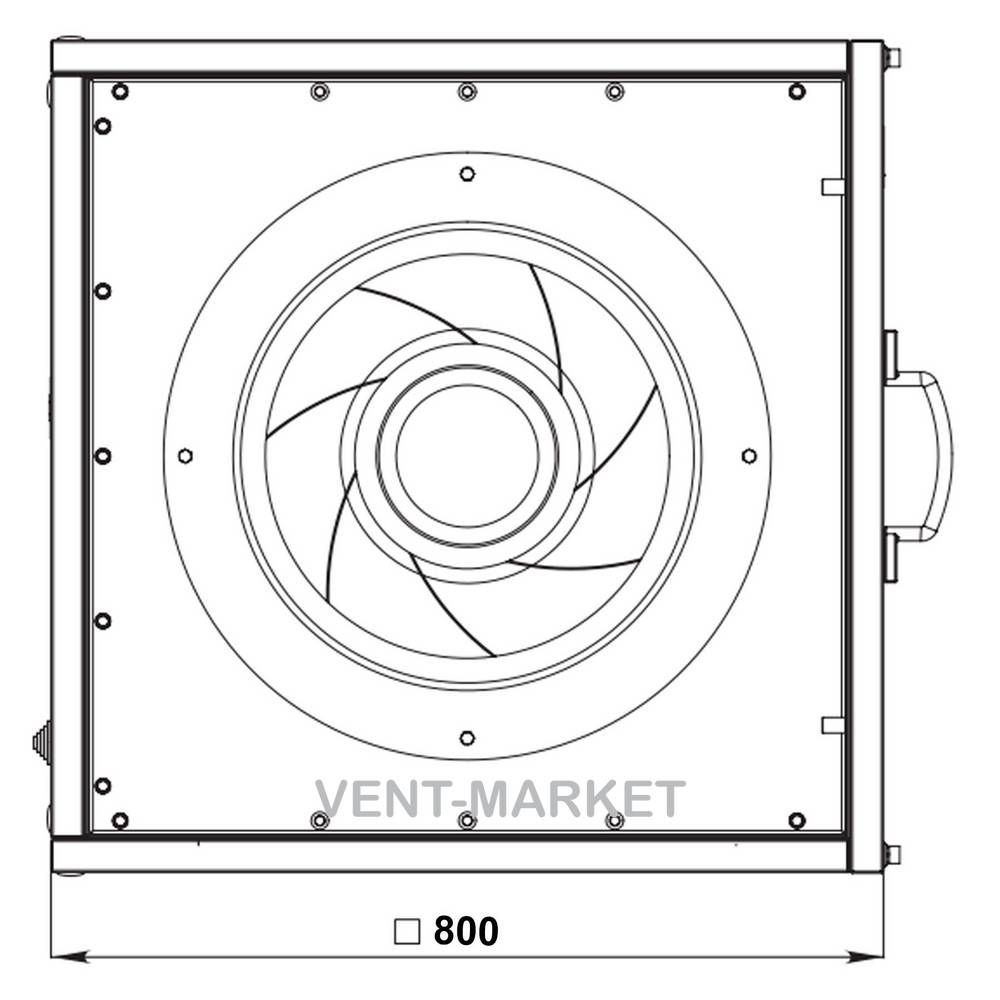

Корпус вентилятора изготовлен из алюминиевого каркаса, скрепленного алюминиевыми уголками и съемных тепло- звукоизоляционных двухслойных панелей из алюмоцинка.

В качестве изоляции панелей применяется негорючая минеральная вата толщиной 20 мм.

Присоединительные патрубки, которые также выполняют функцию виброгасящих вставок, могут быть квадратного или круглого сечения.

Патрубки круглого сечения оснащены резиновыми уплотнителями.

Присоединительные патрубки не входят в комплект поставки и заказываются отдельно.

Двигатель

Используются двух-, четырех- или шестиполюсные асинхронные двигатели с внешним ротором и центробежным рабочим колесом с назад загнутыми лопатками.

Двигатели имеют встроенную тепловую защиту для подключения к внешнему устройству защиты (в модели ВШ 355-4Е применяются термоконтакты с автоматическим перезапуском).

Благодаря применению двигателя с шарикоподшипниками со специально подобранным смазочным маслом, гарантирован малошумный и не требующий обслуживания режим работы вентилятора.

Регулировка скорости

Регулировка может быть как плавной, так и ступенчатой и осуществляться с помощью тиристорного или автотрансформаторного регулятора.

Скорость вращения двигателя регулируется подаваемым электронапряжением.

Расход воздуха прямопропорционален изменению скорости двигателя.

Несколько вентиляторов одновременно можно подключить к одному регулирующему устройству, при условии, что общая мощность и рабочий ток подключенных вентиляторов не превышают номинальные параметры регулятора.

Монтаж

Канальные вентиляторы предназначены для монтажа с квадратными или круглыми воздуховодами.

Присоединение к воздуховодам осуществляется при помощи гибкой вставки-переходника соответствующего сечения.

Вентиляторы монтируются в разрыв воздуховодов.

Подсоединяя вентилятор через гибкие вставки, необходимо предусмотреть его крепление к строительной конструкции при помощи опор, подвесок или кронштейнов.

Вентилятор может устанавливаться в любом положении, при условии, что стрелка на корпусе вентилятора соответствует направлению воздуха в системе.

Необходимо предусматривать доступ для обслуживания вентилятора.
