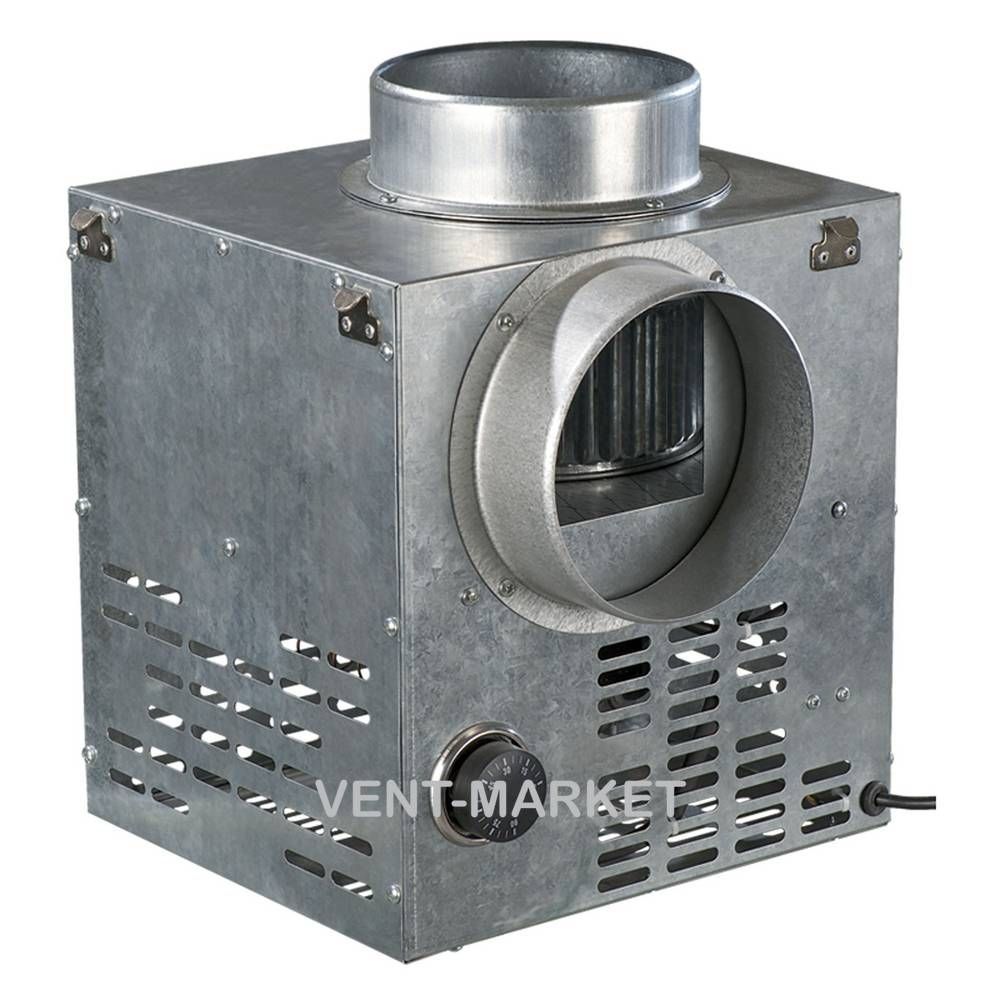

Камінний вентилятор Вентс КАМ 150

Камінний відцентровий вентилятор ВЕНТС КАМ 150 для організації опалення будинку. Також може використовуватися як база для резервного джерела опалення.

Застосування

Камінний вентилятор, призначений для систем розподілу теплого повітря, дозволяє створити повноцінну повітряну систему опалення на основі каміна. Така система є оптимальною для обігріву приміщень будинків із сезонним проживанням, в яких взимку знаходяться непостійно.

Створення системи нагнітання повітря допомагає швидко та раціонально розподілити первісне тепло від каміна по інших приміщеннях. Застосовується при температурі повітря, що переміщається від 0 до +150°С.

Конструкція

Корпус вентилятора виготовлений з оцинкованої сталі з використанням тепло- та звукоізоляційного матеріалу з негорючої мінеральної вати. Корпус оснащений перфорацією для внутрішньої циркуляції повітря та охолодження двигуна. Вентилятор оснащений терморегулятором, за допомогою якого можна задавати рівень температури, при якій він вмикатиметься і вимикатиметься. Увімкнення вентилятора можливе в діапазоні від 0 ° С до +90 ° С залежно від температури повітря, яка створюється в теплообмінному кожусі каміна.

Двигун

При виготовленні вентилятора використовують однофазні двигуни для роботи в мережі 230/50Гц. Клас ізоляції – F. Двигуни мають вбудований тепловий захист із автоматичним перезапуском. Двигун винесений з потоку повітря і оснащений робочим колесом із загнутими вперед лопатками. Для досягнення більшого терміну експлуатації використовуються підшипники кочення.

Вентилятор ВЕНТС КАМ 150 обладнаний асинхронним двигуном з додатковою крильчаткою для обдування та охолодження.

Регулювання швидкості

Регулювання вентилятора може бути як плавним, так і ступінчастим; здійснюється за допомогою тиристора чи автотрансформатора. Швидкість обертання регулюється від 0 до 100%.

Монтаж

Камінний вентилятор призначений для з'єднання з круглими повітропроводами. Вентилятор може встановлюватись у будь-якому положенні, але необхідно враховувати напрямок потоку повітря (позначено на корпусі вентилятора). Також необхідно передбачити доступ для обслуговування вентилятора. Від вентилятора до кожної опалювальної кімнати монтується повітропровід для подачі теплого повітря. Прихована система повітроводів із примусовим розподілом теплого повітря по приміщеннях дозволить заощадити корисний простір Вашої оселі та не порушить його стилістичну гармонію.

Опції вентилятора

ВЕНТС ФФК - знімний металевий фільтр для очищення повітря, що перекачується (клас G3). Кріплення фільтра до корпусу вентилятора за допомогою замків-засувок забезпечує легке знімання фільтра для очищення.

ВЕНТС КФК - знімна металева змішувальна камера з вбудованим терморегулюючим клапаном і фільтром для очищення повітря, що перекачується (клас G3). Кріплення змішувальної камери до корпусу вентилятора за допомогою замків-засувок забезпечує легке знімання камери для очищення. Комплектація вентилятора змішувальною камерою КФК забезпечує підведення холодного повітря в змішувальну камеру при підвищенні температури повітря, що перекачується понад 90°С і відведення гарячого повітря при непрацюючому двигуні вентилятора.

ВЕНТС ГФК - гравітаційний клапан. Запобігає зворотному потіку повітря в системі. Комплектація вентилятора камерою змішування КФК і гравітаційним клапаном ГФК забезпечує захист двигуна вентилятора від перегріву (коли мотор не працює, наприклад, через відсутність електрики) за системою BY-PASS. У вентиляторах з цією системою при двигуні, що не працює, забезпечується закриття гравітаційного клапана і викид гарячого повітря по вентиляційних каналах в інші приміщення.

Принцип роботи вентилятора ВЕНТС КАМ 150

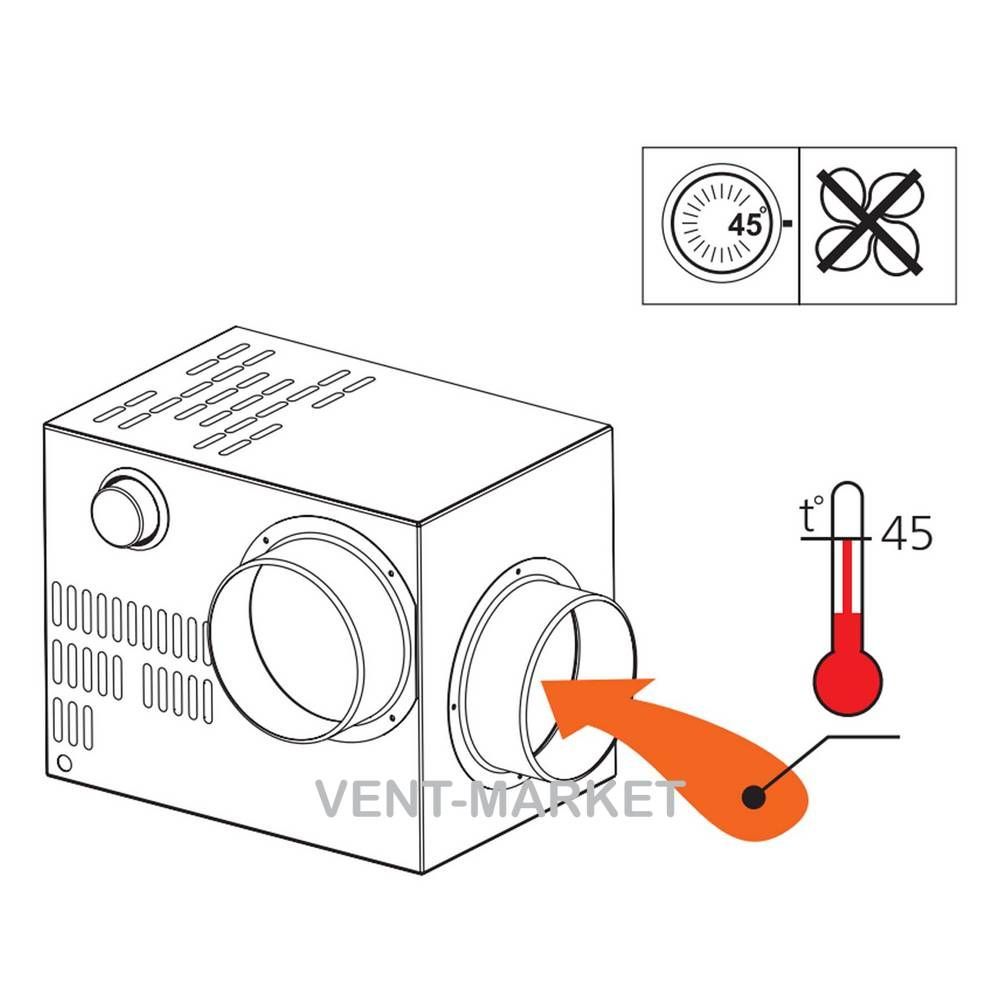

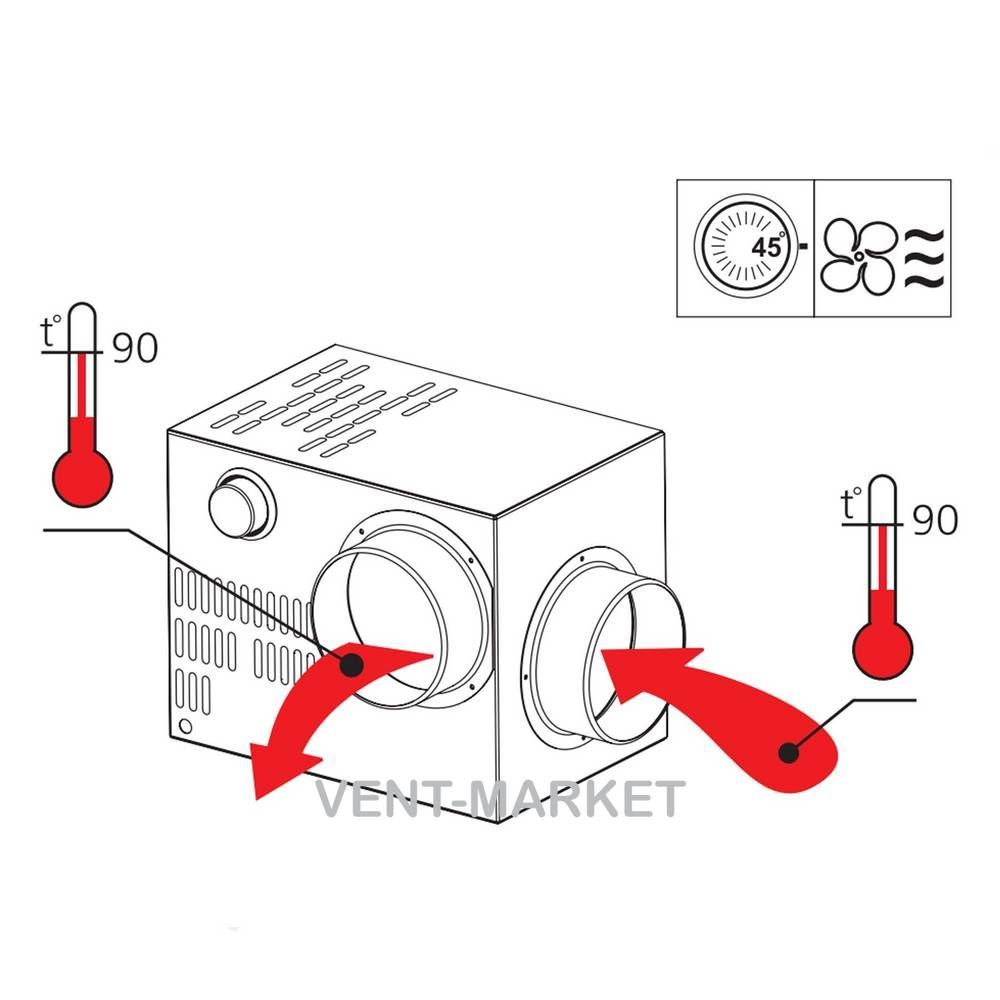

Коли температура повітря в камінному просторі досягає заданого рівня, вентилятор включається автоматично розподіляючи тепле повітря від каміна по інших приміщеннях і вимикається, коли температура падає нижче заданого значення.

Принцип роботи вентилятора ВЕНТС КАМ 150 з фільтр боксом ВЕНТС ФФК

Коли температура повітря в камінному просторі досягає заданого рівня, вентилятор включається автоматично розподіляючи очищений фільтром ВЕНТС ФФК тепле повітря від каміна по інших приміщеннях і вимикається, коли температура падає нижче заданого значення.

Принцип роботи вентилятора ВЕНТС КАМ 150 із клапаном ВЕНТС КФК

Коли температура повітря в камінному просторі досягає заданого рівня, вентилятор включається автоматично розподіляючи тепле повітря від каміна по інших приміщеннях і вимикається, коли температура падає нижче заданого значення. Комплектація вентилятора змішувальною камерою КФК забезпечує підведення холодного повітря в змішувальну камеру при підвищенні температури повітря, що перекачується понад 90°С і відведення гарячого повітря при непрацюючому двигуні вентилятора.

Принцип роботи вентилятора ВЕНТС КАМ 150 з клапаном ВЕНТС КФК та ВЕНТС ДФК (система “BY-PASS”)

Коли температура повітря при камінному просторі досягає заданого рівня, вентилятор включаєється автоматично розподіляючи тепле повітря від каміна по інших приміщеннях і вимикається, коли температура падає нижче заданого значення. Система BY-PASS захищає вентилятор від перегріву (коли мотор не працює, наприклад, через відсутність електрики), закриваючи заслінку і викидаючи повітря через заглушку в іншу кімнату. Коли вентилятор надходить занадто гаряче повітря система BY-PASS стабілізує температуру відкриттям заслінки змішувальної камери і подачею холодного повітря.
