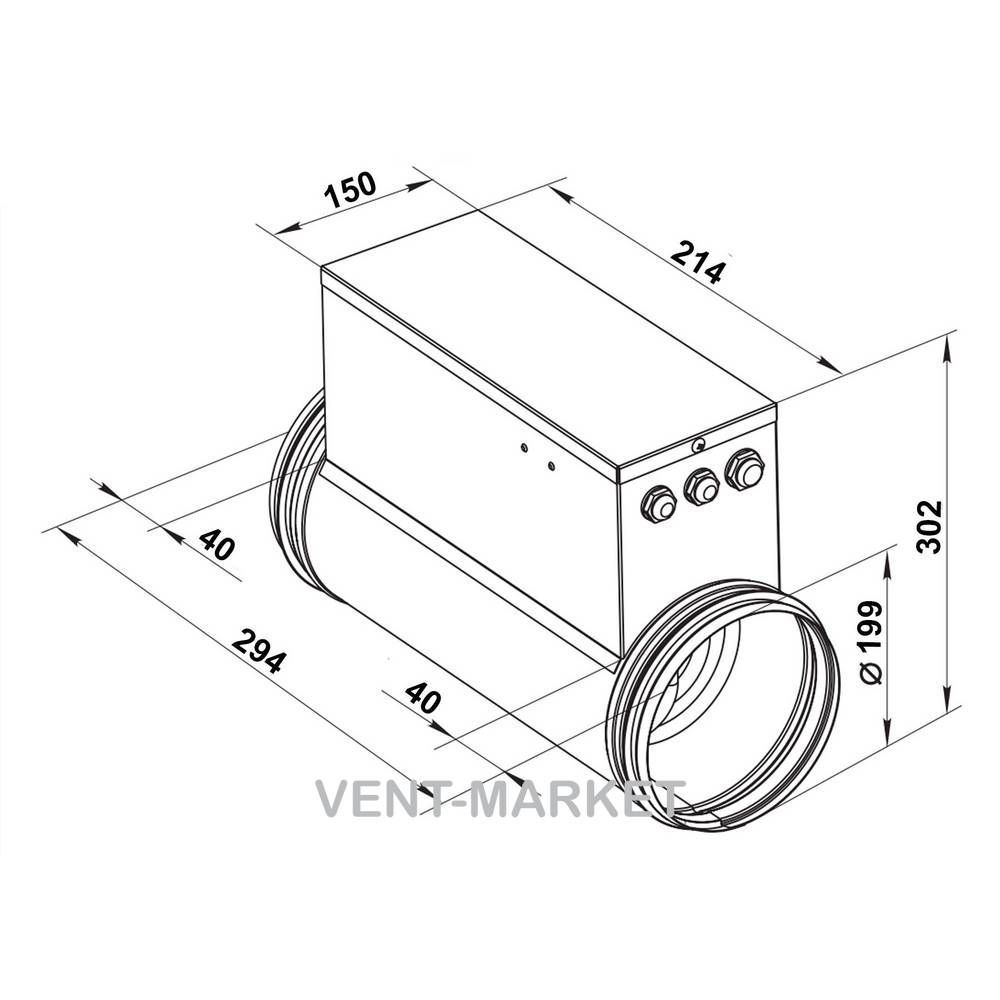

Канальний нагрівач Вентс НК 200-3,4-1

Застосування

Канальні електричні нагрівачі призначені для підігріву повітря в системах вентиляції круглого перерізу. Нагрівачі застосовують для нагрівання повітря в системах опалення, вентиляції та кондиціювання повітря у різних приміщеннях.

Конструкція

Корпус і комутаційна коробка виготовлені з сталевого оцинкованого листа, нагрівальні елементи - з нержавіючої сталі. Для герметичного з'єднання з повітропроводами нагрівачі мають гумові ущільнювачі. Канальні нагрівачі НК обладнані двома термостатами захисту від перегріву:

• основний захист з автоматичним перезапуском (температура спрацьовування +50°С). Після охолодження термостат автоматично замикає керуючий ланцюг нагрівача.
• аварійний захист з ручним перезапуском (температура спрацьовування +90°С). У разі спрацювання живлення на нагрівач можна подати лише після ручного скидання аварії.
• контакти термостатів виводяться окремі клеми для зовнішнього підключення.

Для кожного типорозміру є кілька варіантів потужності. Більшої потужності можна досягти за допомогою установки нагрівачів послідовно один за одним.

Монтаж

Конструкція нагрівача дозволяє закріпити його на круглих повітроводах за допомогою хомутів. Напрямок руху повітря має відповідати стрілці на калорифері. Канальні нагрівачі можуть встановлюватись у будь-якому положенні, крім положення електрощитом внизу (небезпека затікання конденсату та замикання електропроводки). Рекомендується встановлюватися так, щоб повітряний потік був рівномірно розподілений по всьому перерізу.

Перед нагрівачем має бути встановлений повітряний фільтр, що захищає від забруднення нагрівальні елементи.

Відстань, що рекомендується, між нагрівачем і іншими елементами системи повинна бути не менше двох приєднувальних діаметрів.

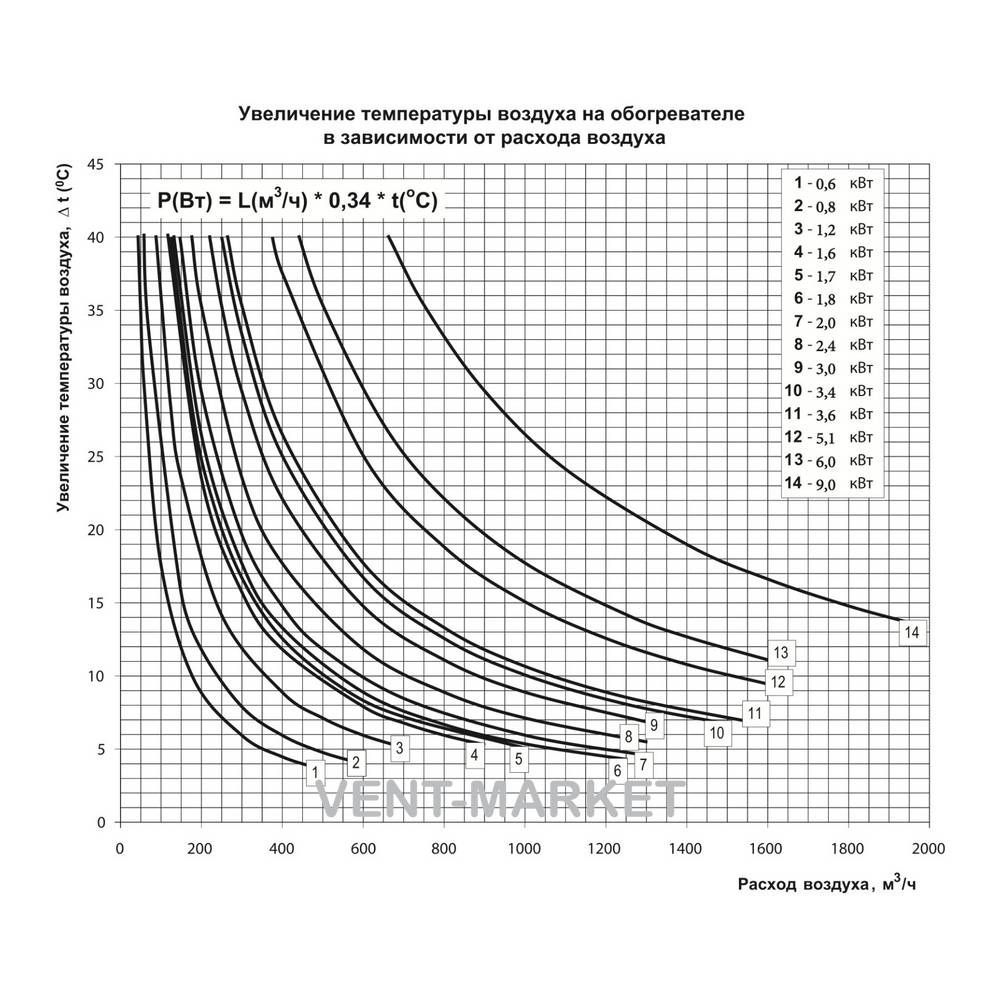

Канальні нагрівачі розраховані на мінімальну швидкість повітряного потоку 1,5 м/с і максимальну робочу температуру повітря, що виходить 40°С. У разі застосування регулятора обертів вентилятора необхідно забезпечити мінімальну витрату повітря через нагрівач.

Забороняється подавати напругу живлення на нагрівач при відключеному вентиляторі.

Для правильної та безпечної роботи нагрівачів рекомендується застосовувати систему автоматики, що забезпечує комплексне керування та захист:

• автоматичне регулювання потужності та температури нагріву повітря;
• відстеження стан фільтра за допомогою датчика диференціального тиску;
• блокування подачі живлення на нагрівач, у разі зупинки припливного вентилятора або зниження швидкості потоку повітря, а також при спрацьовуванні вбудованих термостатів захисту від перегріву;
• відключення системи вентиляції з продуванням ТЕНів нагрівача.
