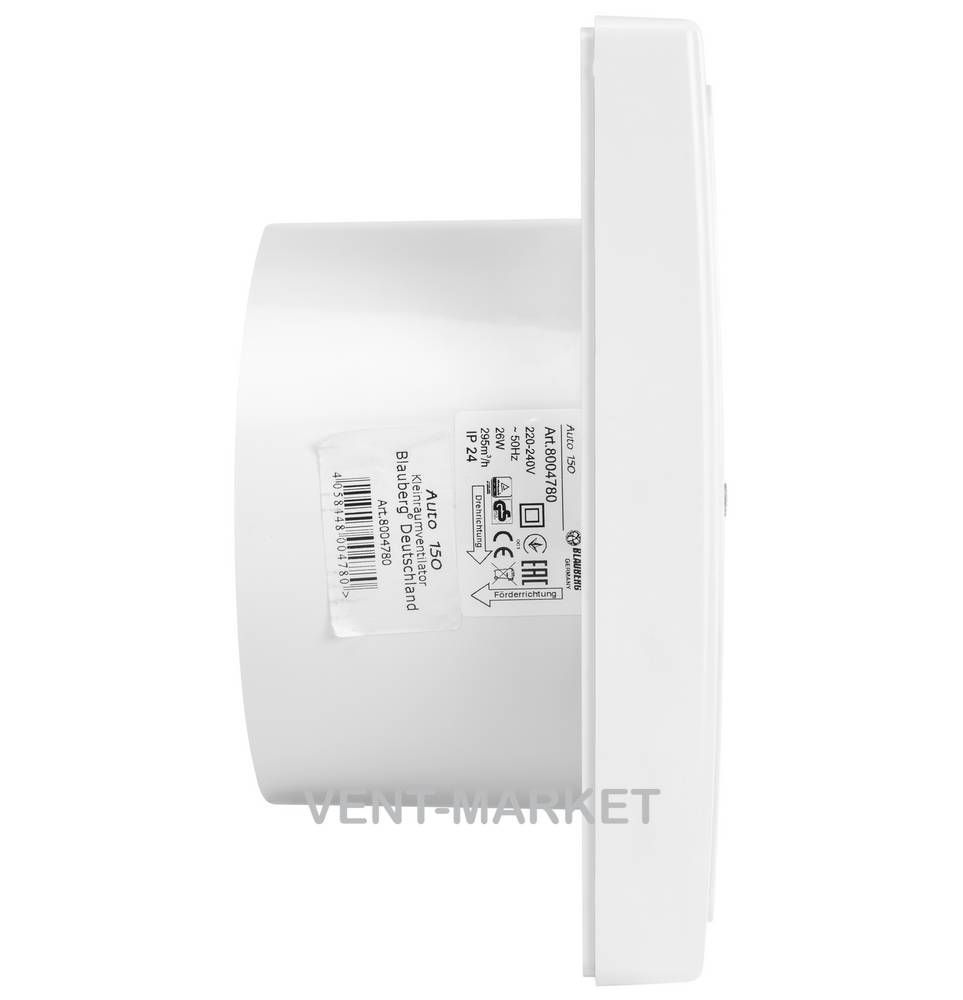

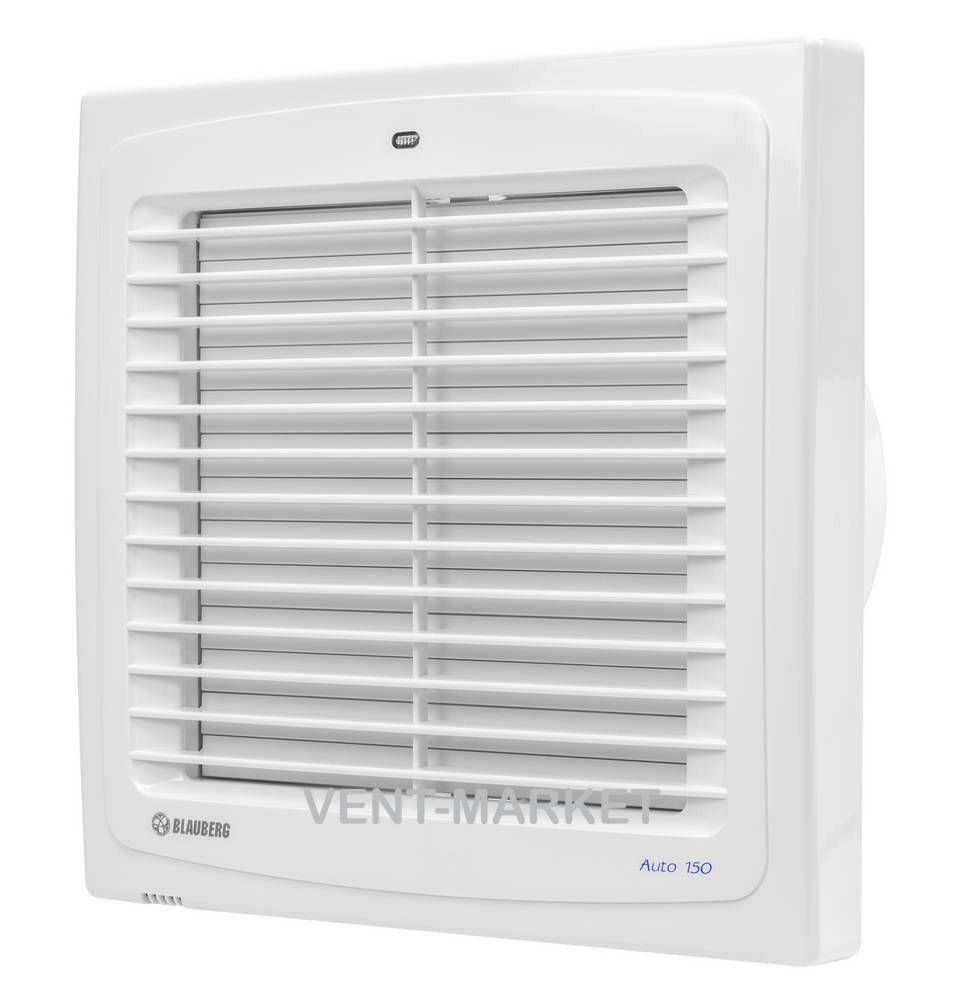

Витяжний вентилятор BLAUBERG Auto 150 T

Інтернет магазин вентиляції

Вентилятори

Витяжні вентилятори

Витяжні вентилятори Blauberg

Витяжний вентилятор BLAUBERG Auto 150 T

В наявності

Артикул: 0687892914

Написати відгук

Характеристики

Ціна

5184.00

Бренд

Blauberg

Серія

Blauberg Auto

Модель

Auto 150 T

Колір

Білий

Гарантійний термін, міс.

Розмір повітроводу

150 мм

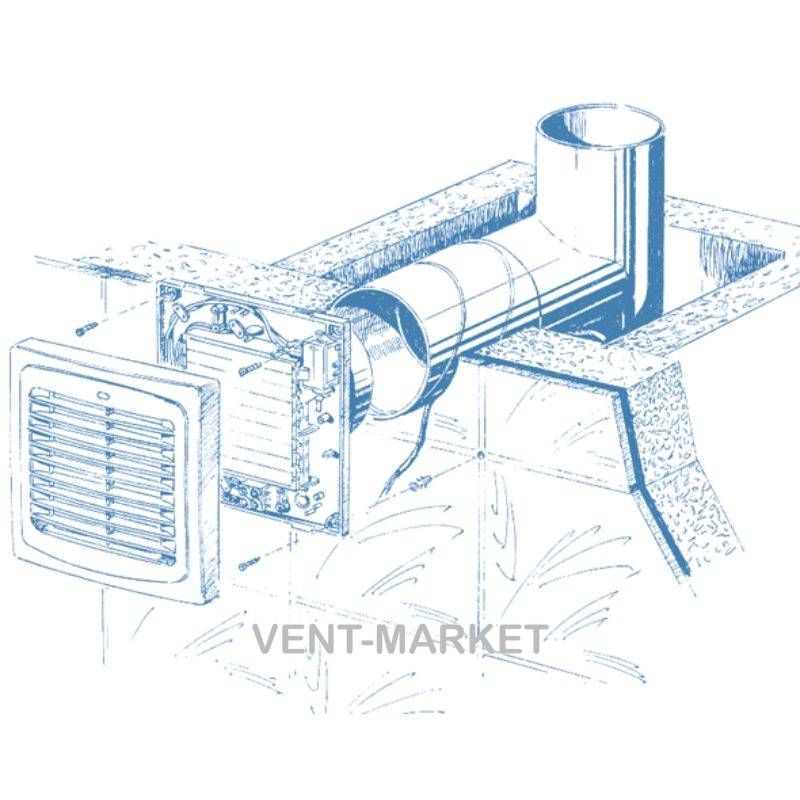

Варіанти монтажу

Настінно-стельовий

Напруга

Електрична напруга в мережі

220 В

Потужність пристрою

26 Вт

Частота обертання двигуна

Фізична величина, що дорівнює кількості повних оборотів двигуна за одиницю часу.

2400 об/хв

Класифікація

Побутовий

Конструкція

Осьовий

Витрата повітря

Визначення повітрообміну згідно кратності повітрообміну в приміщенні.

Об’єм вентиляційного повітря визначається для кожного приміщення окремо, з урахуванням наявності шкідливих домішок (речовин), або задається за результатами раніше проведених досліджень. Якщо характер та кількість шкідливих домішок (речовин) не піддаються обліку, повітрообмін визначають за кратністю:

L = V_пом * K_р (м³/год),

де V_пом – об'єм приміщення, м³;
К_р – мінімальна кратність повітрообміну, 1/год, див. таблицю кратності повітрообміну.

Як визначити об'єм приміщення?

Необхідно розрахувати загальний об'єм приміщення в кубічних метрах.
Для цього використовується проста формула:

Довжина х ширина х висота = об'єм приміщення м³
A x B x H = V (м³)

Наприклад: приміщення довжиною 7 м, шириною 4 м та висотою 2,8 м. Для визначення об'єму повітря, необхідного для вентиляції цього приміщення, розраховуємо об'єм кімнати: 7 х 4 х 2,8 = 78,4 м³. Потім, використовуючи наведені нижче таблиці рекомендованої кратності повітрообміну, визначаємо необхідну повітропродуктивність вентилятора.

Визначення повітрообміну при виділенні вологи:

L = L₁ * N_L (м³/год),

де L₁ – норма повітря на одну людину, м³/год*чол;
N_L – кількість людей в приміщенні.

20-25 м³/год на одну людину при мінімальній фізичній активності
45 м³/год на одну людину при легкій фізичній роботі
60 м³/год на одну людину при важкій фізичній роботі

Визначення повітрообміну при виділенні вологи:

L= D / ((d_v-d_n) * ρ) (м³/год)

де D – кількість вологи, що виділяється, г/год;
d_v – вміст вологи у повітрі, що видаляється, г води/кг повітря;
d_n – вміст вологи у припливному повітрі, г води/кг повітря;
ρ – густина повітря, кг/м³ (при +20 °С = 1,205 кг/м³).

Визначення повітрообміну для видалення надлишків тепла:

L= Q / (ρ * C_p*(t_v-t_n)) (м³/год)

де Q – виділення тепла у приміщення, кВт;
t_v – температура повітря, що видаляється, °С;
t_n – температура припливного повітря, °С;
ρ – густина повітря, кг/м³ (при 20 °С = 1,205 кг/м³);
C_p – теплоємність повітря, кДж/(кг·К) (при 20 °С; Cp=1,005 кДж/(кг·К)).

Таблиця кратності повітрообміну:

Побутові приміщення	Кратність повітрообміну
Житлова кімната (в квартирі або гуртожитку)	3 м³/год на 1м² житлових приміщень
Кухня квартири або гуртожитку	6-8
Ванна кімната	7-9
Душова	7-9
Туалет	8-10
Пральня (побутова)	7
Гардеробна кімната	1,5
Комора	1
Гараж	4-8
Погріб	4-6

Промислові приміщення та приміщення великого об'єму	Кратність повітрообміну
Театр, кінозал, конференц-зал	20-40 м³ на людину
Офісне приміщення	5-7
Банк	2-4
Ресторан	8-10
Бар, кафе, пивний зал, більярдна	9-11
Кухонне приміщення в кафе, ресторані	10-15
Універсальний магазин	1,5-3
Аптека (торгівельний зал)	3
Гараж і авторемонтна майстерня	6-8
Туалет (громадський)	10-12 (або 100 м³ на 1 унітаз)
Танцювальний зал, дискотека	8-10
Кімната для куріння	10
Серверна	5-10
Спортивний зал	Не менше 80 м³ на 1 людину, що займається, і не менше 20 м³ на 1 глядача
Перукарня (до 5 робочих місць)	2
Перукарня (понад 5 робочих місць)	3
Склад	1-2
Пральня	10-13
Басейн	10-20
Промисловий фарбувальний цех	25-40
Механічна майстерня	3-5
Шкільний клас	3-8

Визначення повітрообміну, залежно від гранично допустимої концентрації речовин:

L= G_CO2 / (У_ПДК-У_П)(м^₃/год)

де G_СО2 – об’єм СО₂, що виділяється, л/год ;
У_ПДК – гранично допустима концентрація СО₂ у повітрі, що видаляється, л/м³;
У_П – вміст газу у припливному повітрі, л/м³.

Норми допустимих концентрацій СO₂ у повітрі, л/м³
В місцях постійного перебування людей (житлові кімнати)		1,0
У лікарнях та дитячих установах		0,7
В місцях тимчасового перебування людей (установи)		1,25
В місцях короткочасного перебування людей (установи)		2,0
У зовнішньому повітрі:	Населені пункти (село)	0,33
	Малі міста	0,4
	Великі міста	0,5

295 куб. м/час

Рівень звукового тиску

Шумові характеристики обладнання приведені у вигляді таблиць, де містяться:

Рівень звукової потужності шуму LWA в дБ(А), з розбиттям по смугах частот, рівні звукової потужності до входу, до виходу і до оточення вентилятора.
Загальний рівень звукового тиску дБ(А) на відстані 3 м.

Полоса частот розділяється на 8 груп хвиль. У кожній групі визначена середня частота: 63 Гц, 125 Гц, 250 Гц, 500 Гц, 1000 Гц, 2 кГц, 4 кГц та 8 кГц. Будь-який шум розкладається по групах частот, і можна знайти розподіл звукової енергії по різних частотах.

Шум від вентилятора поширюється повітропроводом (повітряним каналом), частково затухає в його елементах і через повітророзподільні та повітроприймальні решітки потрапляє в обслуговуване приміщення.

Основою для проектування систем вентиляції є акустичний розрахунок – обов'язковий додаток до проекту вентиляції будь-якого об'єкта.

Основні завдання такого розрахунку: визначення октавного спектру вентиляційного шуму в розрахункових точках і його необхідного зменшення шляхом зіставлення цього спектру з допустимим спектром за гігієнічними нормами. Після підбору будівельно-акустичних заходів із забезпечення необхідного зменшення шуму проводиться перевірочний розрахунок очікуваних рівнів звукового тиску в цих самих розрахункових точках, з урахуванням ефективності цих заходів.

дБА	Характеристика	Джерела звуку
0	нічого не чути
5	майже не чути
10	майже не чути	тихе шелестіння листя
15	ледь чути	шелестіння листя
20	ледь чути	шепіт людини (на відстані 1 м)
25	тихо	шепіт людини (1 м)
30		шепіт, цокання настінного годинника
30		норма для житлових приміщень вночі, з 23 до 7 години ранку
35	досить чути	приглушена розмова
40		звичайна мова
40		норма для житлових приміщень, з 7 до 23 години
45		розмова звичайної гучності
50	виразно чути	розмова, друкарська машинка
55	виразно чути	Норма для офісних приміщень класу А (за європейськими нормами)
60	шумно	норма для офісів
65		гучна розмова (на відстані 1 м)
70		гучні розмови (1 м)
75		крик, сміх (1 м)
80	дуже шумно	крик, звук мотоциклу з глушником
85		гучний крик, звук мотоциклу з глушником
90		гучні крики, вантажний залізничний вагон (на відстані 7 м)
95		звук проїжджаючого вагону метро (7 м)
100	вкрай шумно	звук оркестру, переривчасті звуки проїжджаючого вагону метро, гуркіт грому
100		максимально допустимий звуковий тиск для навушників плеєра (за європейськими нормами)
105		в літаку, випущеному до 1980 року
110		гвинтокрил
115		піскоструминний апарат (1 м)
120	майже нестерпно	працюючий відбійний молоток (1 м)
130	больовий поріг	звук літака, що злітає

39 дБА

Оснащення вентилятора

Зворотній клапан, Таймер вимкнення

Матеріал виробу

пластик

Монтажна глибина, см

8,1

Ширина, см

Висота, см

Глибина, см

11,5

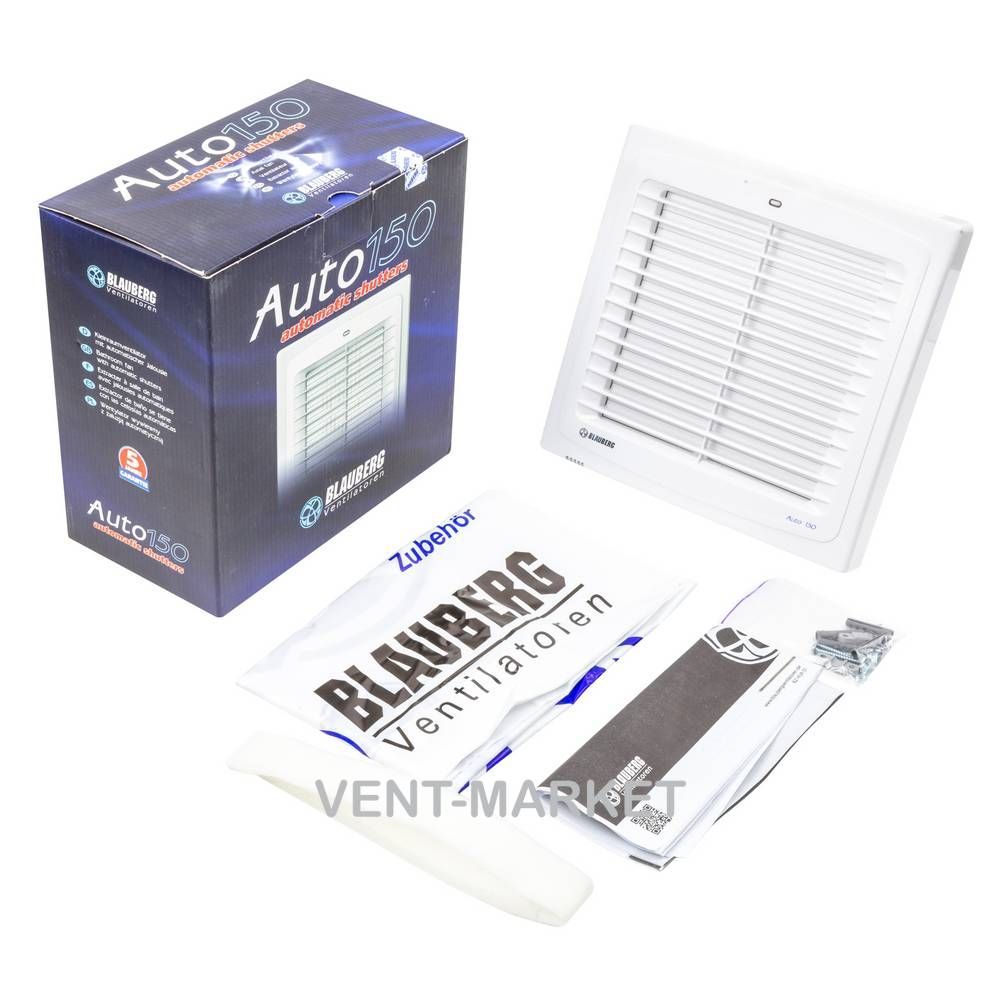

Комплектація

коробка пакувальна, вентилятор, паспорт, монтажний комплект саморізів, брендовий пакет

Країна виробництва

Німеччина

Конструкція вентилятора

автоматичні жалюзі, пластик стійкий до ультрафіолету, термоактуатор

Електродвигун

захист від перегріву, підшипники: до 40 тис. годин

Дод. опції вентилятора

автоматическое отключение, індикація включення, одношвидкісний режим

Ступінь пиловологозахисту

Что такое IP ?

Під час вибору обладнання та визначення місця його встановлення дуже важливо забезпечити відповідність ступеню захисту пристрою умовам, у яких це обладнання буде експлуатуватись. Будь-який електроприлад повинен одночасно задовольняти дві вимоги захисту:

гарантувати безпеку споживача та обслуговуючого персоналу;
захищати електронні компоненти, які розташовані у пристрої, від впливу навколишнього середовища.

Норматив ІР складає враження про пило- та вологозахищеність виробу, а також про його електробезпеку.

У документації та на корпусах приладів зазначається ступінь захисту, маркований знаком ІР та двома цифрами, які позначають ступінь захищеності обладнання, наприклад, ІР20 або ІР65. Перша цифра означає ступінь захисту від торкання до струмонесучих частин та ступінь захисту від потрапляння у виріб сторонніх предметів. Характеристика захисту, що визначається першою цифрою, наведена в таблиці 1. Друга цифра показує ступінь захисту корпусу від проникнення води і розшифрована в таблиці 2.

Таблиця 1

Перша цифра	Характеристики захисту	Опис
х	Захист не визначений	Відкрита конструкція, без захисту від пилу та торкання до струмонесучих частин.
1	Захист від великих предметів	Захист від проникнення в конструкцію великих предметів діаметром понад 50 мм. Частковий захист від випадкового торкання до струмонесучих частин людиною (захист від торкання долонею).
2	Захист від предметів середнього розміру	Захист конструкції від проникнення всередину предметів діаметром понад 12 мм. Захист від торкання пальцями до струмонесучих частин.
3	Захист від дрібних предметів	Конструкція не допускає проникнення всередину предметів діаметром понад 2,5 мм. Захист персоналу від випадкового торкання до струмонесучих частин інструментом або пальцями.
4	Захист від піску	У конструкцію не можуть потрапити предмети діаметром понад 1 мм. Конструкція захищає від торкання до струмонесучих частин пальцями або інструментом.
5	Захист від накопичення пилу	Пил може проникати в корпус у незначній кількості, яка не перешкоджає нормальній роботі обладнання. Повний захист від торкання до струмонесучих частин обладнання.
6	Повний захист від пилу	Пил не може проникнути всередину конструкції.

Таблиця 2

Друга цифра	Характеристики захисту	Опис
х	Захист не визначений	Відкрита конструкція, без захисту від бризків води.
1	Захист від крапель, які падають вертикально	Краплі води, які падають вертикально, не можуть викликати небезпечних наслідків для обладнання.
2	Захист від крапель, які падають під кутом	Краплі води, які падають на обладнання під кутом до 15°, не викликають небезпечних наслідків.
3	Захист від бризків води	Виріб захищений від бризків води, які потрапляють у конструкцію під кутом до 60°.
4	Захист від різнонаправлених бризків води	Конструкція захищена від бризків води, які можуть бути направлені на виріб з різних сторін.
5	Захист від струменю води	Направлені струмені води не наносять шкоди розміщеному в корпусі обладнанню.
6	Захист від заливання водою	Заливання обладнання водою не призводить до пошкодження обладнання.
7	Захист від занурення	Корпус може бути повністю занурений у воду, що не призведе до пошкодження розміщеного в корпусі обладнання.
8	Захист від занурення у воду під тиском	Конструкція витримує без наслідків занурення у воду на певну глибину (захист від води під тиском, причому величина тиску зазначається окремо).

Сертифікація


Виріб з маркуванням СЕ означає, що продукція виготовлена відповідно до стандартів якості та безпеки, передбачених директивами Європейського Союзу для даного виду продукції (наноситься виробником).	Знак відповідності продукції вимогам технічних норм України, підтверджується сертифікатами відповідності УкрТЕСТ.

Знак відповідності продукції європейським стандартам якості та електричної безпеки, який виданий Товариством технічного нагляду TUV (Німеччина).	Знак відповідності продукції, яка підлягає обов'язковій сертифікації в системі ДСТР, технічним стандартам і нормам, які прийняті на території Російської Федерації. Підтверджується сертифікатами, виданими сертифікаційним центром РосТЕСТ (Москва).

Знак відповідності продукції стандартам якості та електричної безпеки, які прийняті в Польщі, виданий сертифікаційним органом PCBC (Польща).	Клас ізоляції: подвійна ізоляція.

Знак відповідності продукції словацьким стандартам якості та електричної безпеки, виданий сертифікаційним органом EVPU (Словаччина).	Клас захисту пристрою (див. таблиці 1, 2).
