Застосування
Нагрівач призначений для роботи у вентиляційній системі спільно з припливно-витяжною установкою, система управління якою здійснює включення, регулювання та контроль роботи нагрівача.
Нагрівач підтримує температуру повітря в каналі припливу на рівні, заданому контролером установки.

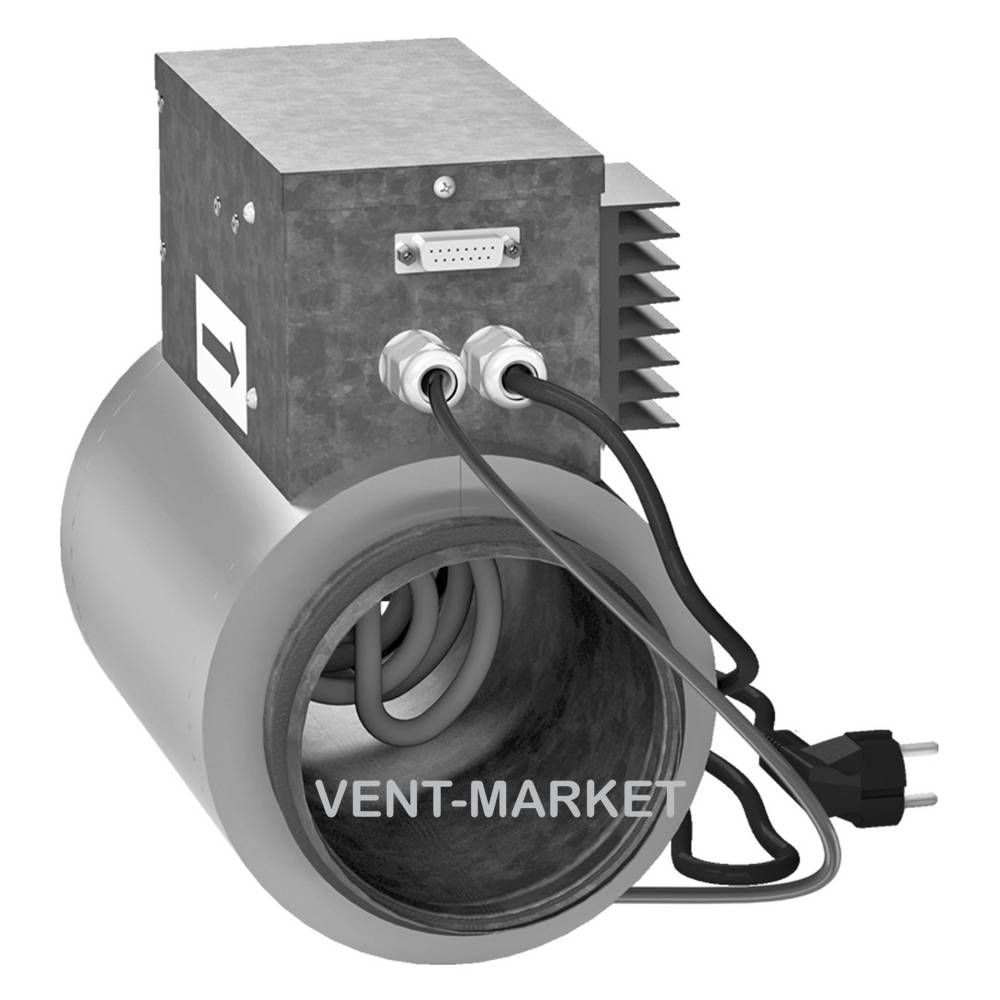

Конструкція
Корпус, сполучна коробка та кришка нагрівача виготовлені з оцинкованої сталі, нагрівальні елементи з нержавіючої сталі.
Корпус нагрівача має додаткову термоізоляцію з негорючої мінеральної вати завтовшки 20 мм.
Для герметичного з'єднання з повітропроводами нагрівачі мають гумові ущільнювачі.
Канальні нагрівачі НКД обладнані кабелем живлення та сигнальним кабелем для підключення нагрівача до контролера припливно-витяжної установки.
Регулювання температури здійснюється за допомогою симісторного регулятора потужності за рахунок увімкнення та відключення повного навантаження.
Комутація навантаження здійснюється напівпровідниковим приладом (симістором).
Нагрівачі обладнані термостатами захисту від перегріву:
- основний захист з автоматичним перезапуском при +50°С;
- аварійний захист з ручним перезапуском при +90°С.
Монтаж
Конструкція нагрівача дозволяє закріпити його на круглих повітроводах за допомогою хомутів (входять до комплекту постачання).
Напрямок руху повітря повинен відповідати стрілці на нагрівачі.
Нагрівач з'єднується з контролером вентиляційної установки за допомогою кабелю з гніздами.
У горизонтальному положенні коробка управління має бути спрямована кришкою догори.
Допускається відхилення до 90 °.
Не допускається положення коробки керування кришкою донизу!
