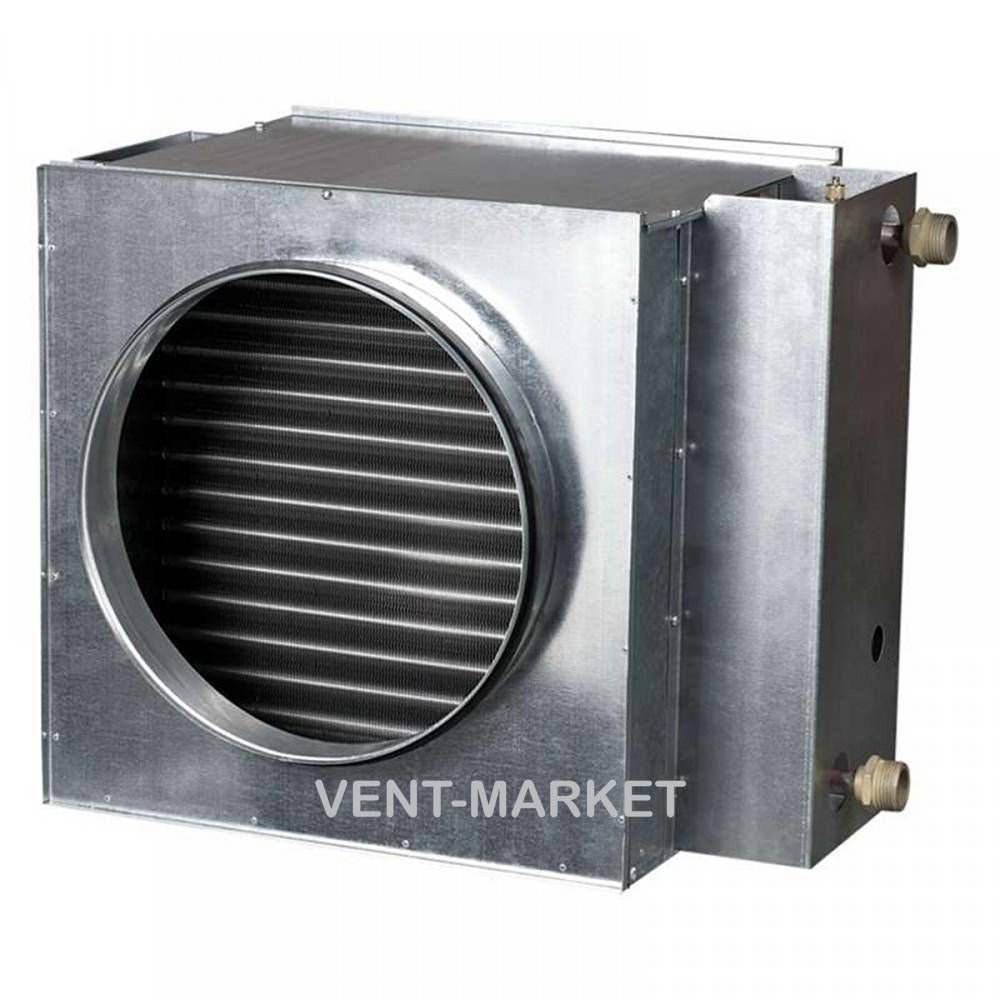

Канальний нагрівач Вентс НКВ 250-4

Застосування

Канальні водяні нагрівачі призначені для підігріву припливного повітря в системах вентиляції круглого перерізу, а також можуть використовуватися як підігрівач у припливних або припливно-витяжних установках.

Конструкція

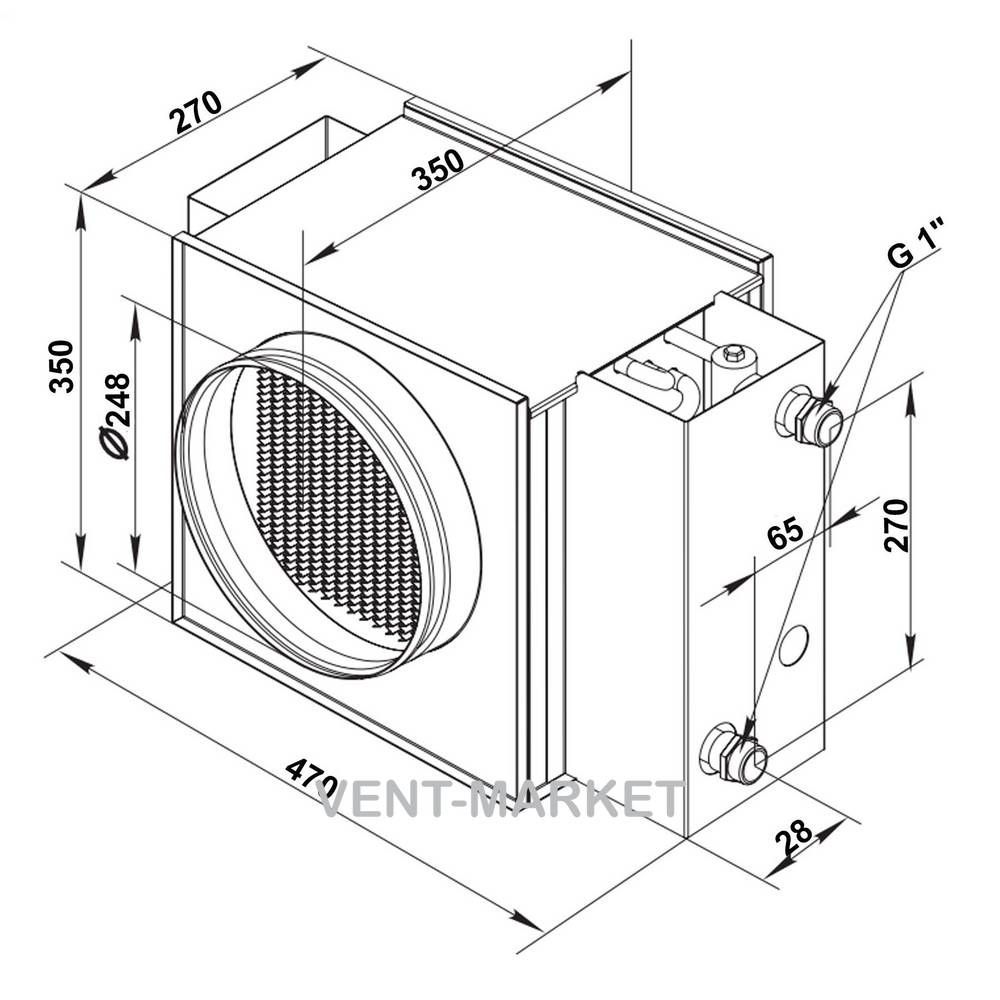

Корпус нагрівача виконаний з оцинкованої сталі, трубні колектори виготовлені з мідних трубок, поверхня теплообміну - із алюмінієвих пластин. Для герметичного з'єднання з повітропроводами нагрівачі мають гумові ущільнювачі. Нагрівачі випускаються у дво- або чотирирядному виконанні та призначені для експлуатації при максимальному робочому тиску 1,6 МПа (16 бар) та максимальній робочій температурі води +100°С. На вихідному колекторі нагрівача передбачено патрубок для встановлення занурювального датчика вимірювання температури або захисту від обморожування калорифера. Нагрівач обладнаний ніпелем для обезповітрювання системи.

Монтаж

Конструкція нагрівача дозволяє закріпити його на круглих повітроводах за допомогою хомутів. Водяні нагрівачі можуть встановлюватися в будь-якому положенні, що дозволяє зробити його знеповітря. Напрямок руху повітря має відповідати стрілці на калорифері. Рекомендується встановлюватися так, щоб повітряний потік був рівномірно розподілений по всьому перерізу. Перед нагрівачем має бути встановлений повітряний фільтр, що захищає від забруднення. Нагрівач може встановлюватися перед вентилятором або за ним. Якщо нагрівач знаходиться за вентилятором, рекомендується передбачити поміж ними повітропровід не менше двох приєднувальних діаметрів для стабілізації потоку повітря, а також не перевищити максимально допустиму температуру повітря всередині вентилятора. Калорифер необхідно підключати за принципом протитечії, інакше його продуктивність буде нижчою на 5-15%. Всі розрахункові номограми в каталозі є дійсними для такого підключення. Якщо теплоносієм є вода, нагрівачі призначені для встановлення лише усередині приміщення. Для зовнішнього монтажу необхідно як теплоносій застосовувати незамерзаючу суміш (наприклад, розчин етиленгліколю). Для правильної та безпечної роботи нагрівачів рекомендується застосовувати систему автоматики, що забезпечує комплексне керування та захист від замерзання: автоматичне регулювання потужності та температури нагріву повітря; увімкнення системи вентиляції з попереднім прогріванням нагрівача. застосування повітряних заслінок, обладнаних сервоприводом зі зворотною пружиною; відстеження стан фільтра за допомогою датчика диференціального тиску; зупинку вентилятора у разі загрози замерзання нагрівача.
