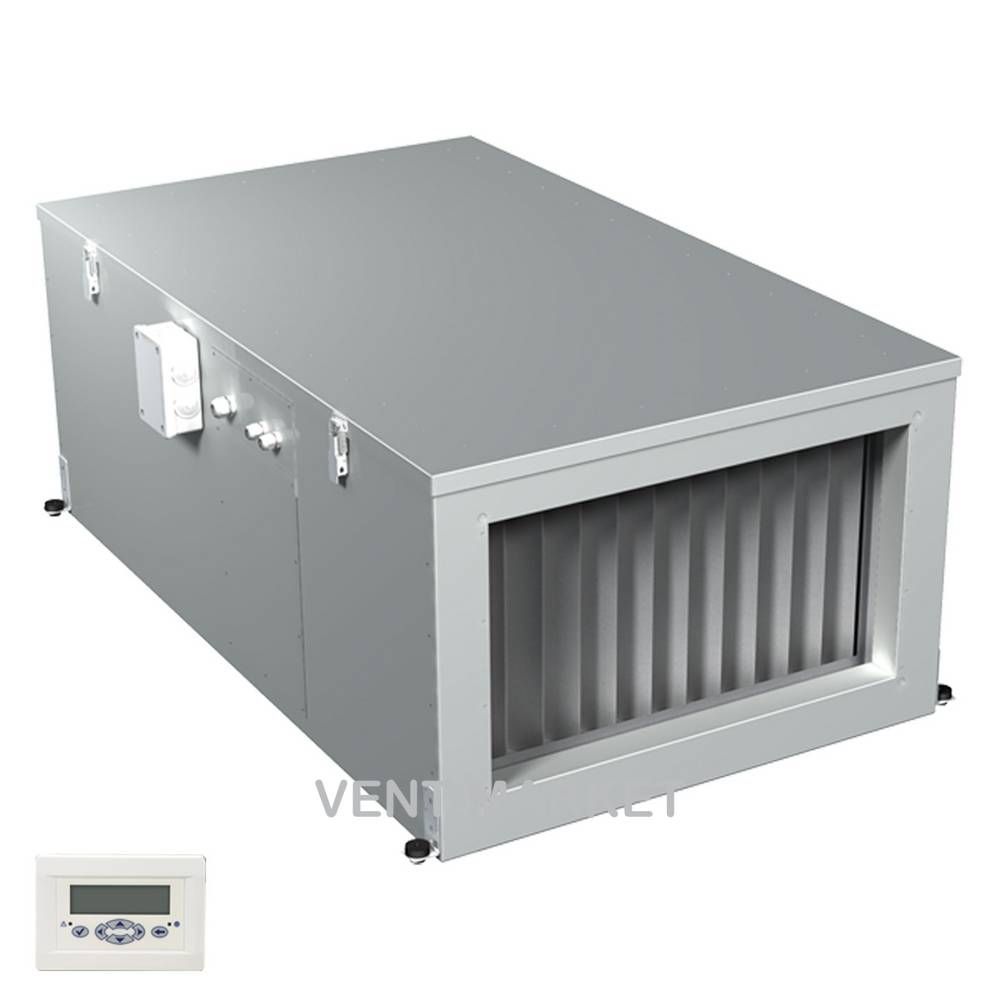

Припливна установка Вентс ПА 02 Е LCD

Опис

Припливна установка ПА є повністю готовим вентиляційним агрегатом, що забезпечує фільтрацію, підігрів та подачу свіжого повітря в приміщення.

Для забезпечення збалансованої вентиляції до агрегату ПА можна підключити витяжний агрегат серії ВА (оснащений такими ж вентиляторами, як і ПА), який працюватиме узгоджено з агрегатом.

Корпус

Корпус виготовлений з алюмоцинкових сталевих листів, зі звукоізоляцією з мінеральної вати завтовшки 50 мм.

Фільтр

Для фільтрації припливного повітря в установці є вбудований фільтр зі ступенем очищення G4 (як опція - F7).

Нагрівач

Установки ПА укомплектовані електричними нагрівачами.

Вентилятор

Установки обладнані високонапірним безкорпусним радіальним вентилятором із безпосереднім приводом від електродвигуна із зовнішнім ротором.

Лопатки робочого колеса загнуті назад.

Вентилятор забезпечує оптимальні робочі характеристики: витрата повітря, рівень шуму та ККД.

Вентилятор легко витягується з корпусу для огляду та чищення.

Монтаж

Пріточна установка монтується на підлозі, підвішується до стелі за допомогою монтажного куточка з вібровставкою або кріпиться на стіні за допомогою кронштейнів.

Установку можна розмістити як у допоміжних приміщеннях, так і в основних (над підвісною стелею, у ніші або відкритим способом).

Всі електричні підключення виконуються через клемну колодку, розташовану в сполучній коробці.

Пріточні установки ПА оснащені кронштейнами для полегшення монтажу агрегату.

Установку можна монтувати в будь-якому положенні, окрім вертикального, коли потік повітря спрямований вниз (ТЕНи не повинні перебувати під вентилятором).

Необхідно передбачити можливість доступу до установки для сервісного обслуговування та чищення фільтра.

Керування та автоматика

Можливі два варіанти виконання установок:

• Без управління, коли споживач самостійно визначає та підбирає необхідну систему автоматики.
• З вбудованою системою управління та автоматики, яка дозволяє регулювати продуктивність вентилятора (3 швидкості), встановлювати температуру припливного повітря, контролювати стан (ступінь забруднення) фільтра.

Крім того, система автоматики забезпечує активний захист ТЕНів калорифера від перегріву.

Керувати установкою можна на відстані за допомогою пульта дистанційного керування.

• Пульт дистанційного керування забезпечує увімкнення/вимкнення вентиляційної установки;
• можливість завдання необхідної витрати повітря;
• можливість завдання бажаної температури припливного повітря;
• відображення кімнатної температури;
• відображення несправностей (аварійної ситуації).

Функції управління та захисту ПА...Е

• дистанційне увімкнення та вимкнення установки;
• установка необхідної температури припливного повітря та підтримання заданої температури (керування калорифером за допомогою оптосимістора) за допомогою пульта керування;
• регулювання швидкості обертання вентилятора за допомогою пульта керування;
• відпрацювання необхідних алгоритмів при включенні та вимкненні установки;
• робота установки за таймером;
• активний захист від перегріву ТЕНів калорифера;
• виключення роботи електрокалорифера без увімкнення вентилятора;
• захист електрокалорифера від перегріву (два термостати);
• контроль ступеня засмічення фільтра (датчик перепаду тиску).

Функціональні можливості

Автоматичне керування припливним повітряним клапаном РРВА.

Контроль та індикація забрудненості фільтра.

Плавне регулювання обертів вентилятора 3~380В (50Hz).

Підтримка заданої температури припливного повітря або температури в приміщенні.

Управління рідинним повітронагрівачем та контроль за його роботою.

Керування компрессорно-конденсаторним блоком (ККБ) для систем з охолоджувачем.

Сигнал запуску витяжного вентилятора.

Можливість індивідуального налаштування всіх параметрів вентиляційної системи.

Зупинення системи сигналу від щита пожежної сигналізації.
