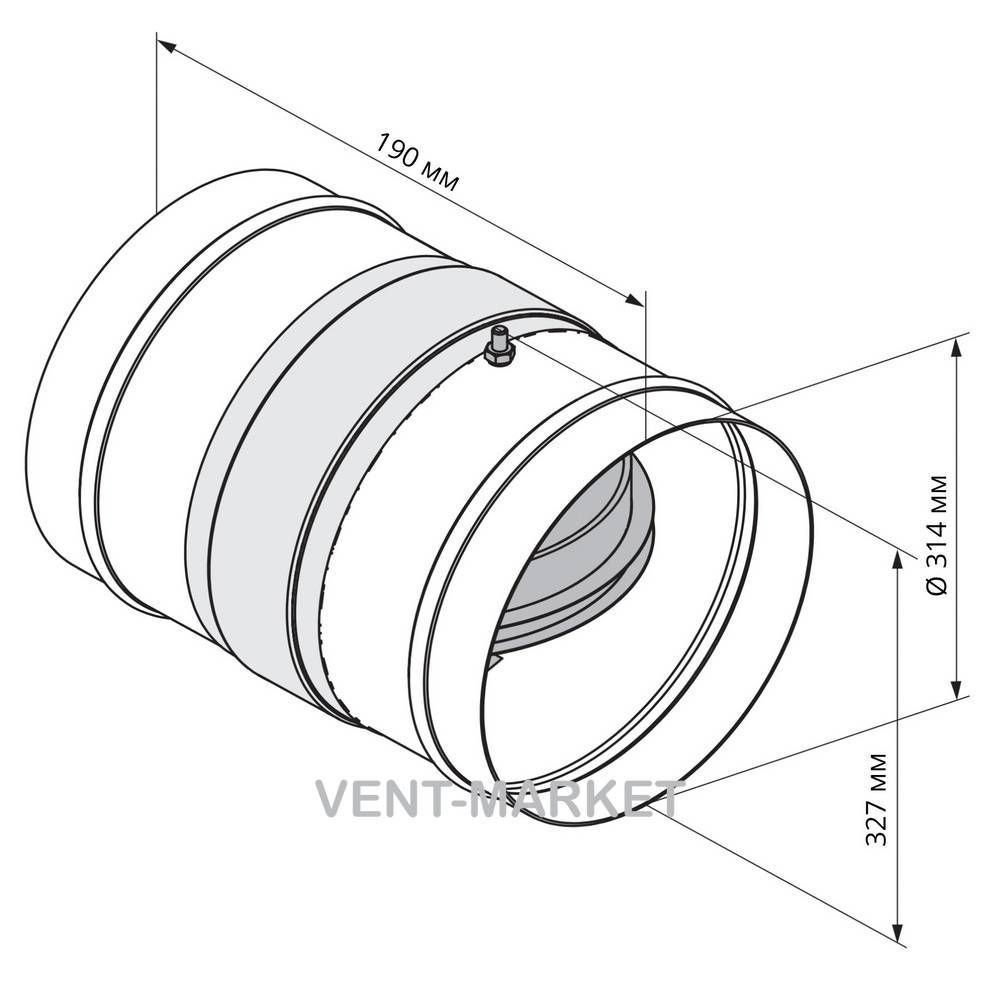

Протипожежний клапан Вентс ПЛ-10-1А ДН315/EI60

Застосування

Клапан протипожежний попереджає поширення диму та вогню через повітроводи систем вентиляції та кондиціювання повітря під час пожежі. Встановлюється у проходах вентиляційних каналів, що проходять через протипожежні стіни та стелі. Межа вогнестійкості згідно з EN 1366-2, ДСТУ Б.В.1.1-4-98 (Україна) та ГОСТ 12.1.004-91 (1996) (Росія) складає ЕIS 60.

Конструкція

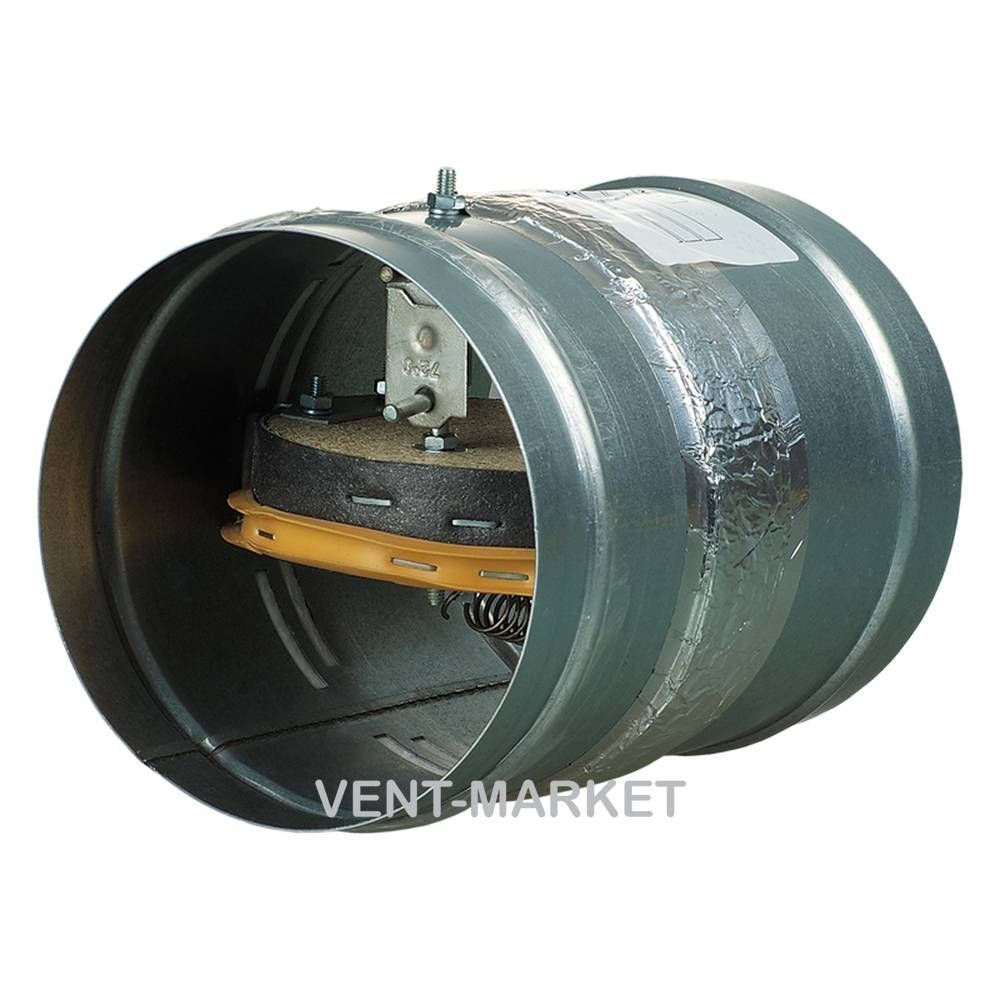

Клапани серії підводних човнів виконані в загальнопромишеному виконанні з мінімізованою елементною базою та використанням низьколегованої оцинкованої сталі. Лопатка виконана з вогнестійкого матеріалу (вермікуліт) і вогнестійкого ущільнення, що термоспучується.

Канальний тип має на увазі наявність у корпусу двох приєднувальних патрубків для вбудовування у вентиляційний канал (систему повітроводів).

Клапан оснащується:

• механічним приводним пристроєм з плавкою вставкою та поворотною пружиною;

В охоронному положенні протипожежний клапан відкритий. Приведення клапана в робоче положення здійснюється при спрацьовуванні плавкою вставки на підвищення температури. У разі пожежі при температурі 72°С розплавиться термоелемент і пружина приводить лопатку в закрите положення.

Монтаж ПЛ-10-1А-ДН 315

Клапан протипожежний завжди вбудовується так, щоб спусковий механізм та контрольний отвір знаходилися на легкодоступній стороні стіни або стелі. Таким чином забезпечується контроль термічного спускового механізму та її внутрішньої частини.

Дозволено вбудовувати клапан у стіни з цегли, бетону або гіпсові плити з відповідною межею вогнестійкості.

Для збереження форми під час монтажу рекомендується застосовувати дерев'яні підпірки, які перешкоджають деформації корпусу.

Ремендувані положення клапана

Не дозволяється встановлювати клапан:
– у повітроводах та приміщень категорій А та Б вибухопожежної та пожежної небезпеки згідно з НАПБ 03.002;
– у повітроводах місцевих видальників вибухопожежонебезпечних сумішей;
– у системах, які не піддаються періодичному очищенню відповідно до встановленого регламенту для запобігання появі горючих відкладень.
