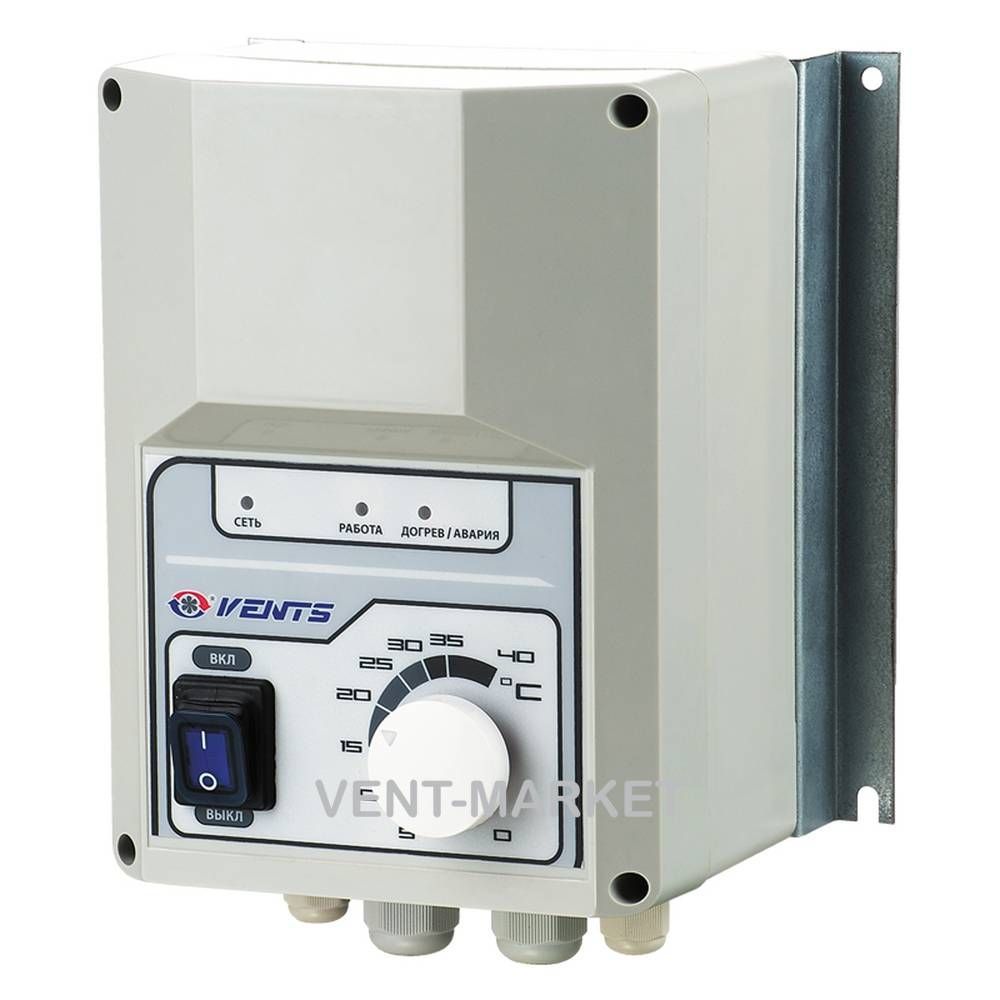

Регулятор потужності електронагрівачів Вентс РНС-16

Опис

Застосування

Застосовується у системах вентиляції для регулювання потужності електричних нагрівачів зі струмом навантаження до 120 А.

Конструкція та управління

Корпус регулятора виготовлений із негорючого термопластику.
Регулятор обладнаний кнопкою вмикання/вимикання та ручкою регулювання температури нагріву.
Регулювання електричної потужності відбувається за допомогою пропорційного включення та відключення повного навантаження відповідно до заданої температури нагрівання.
Для регулятора РНС-16 передбачено керування лише одним ступенем нагріву.
Управління першим щаблем нагрівання здійснюється плавно, шляхом включення та відключення повного навантаження.
Управління другим і третім ступенем нагріву здійснюється ступінчасто.
Для захисту від перегріву електронагрівник повинен бути обладнаний двома вбудованими термоконтактами: ТК50 з температурою спрацьовування +50 ° С з автоматичним перезапуском та ТК90 з температурою спрацьовування +90 ° С з ручним перезапуском.
Температура повітря встановлюється за допомогою вбудованого потенціометра або за допомогою зовнішнього керуючого пристрою з керуючим сигналом 0-10 для пропорційного нагрівання температури в каналі в діапазоні від 0 до +40° С.
Датчик температури в каналі повинен бути встановлений за нагрівачем у напрямку руху повітря на відстані не менше ніж 50 см від нагрівача.
Якщо регулятор працює в режимі підтримки потужності нагріву незалежно від показників датчика температури, то встановлення канального датчика температури не потрібно, а потужність нагріву регулюється від 0 до 100% за допомогою сигналу керування 0-10 В.

Захист

Вхідний ланцюг регулятора швидкості захищений від перевантаження плавким запобіжником.

Монтаж

Встановлення регулятора здійснюється усередині приміщень.
Монтаж необхідно проводити з урахуванням вільної рециркуляції повітря для охолодження внутрішніх ланцюгів.
Робоча позиція регулятора вертикальна.
Не встановлюйте регулятор над опалювальними приладами та в зонах з поганою конвекцією повітря.
