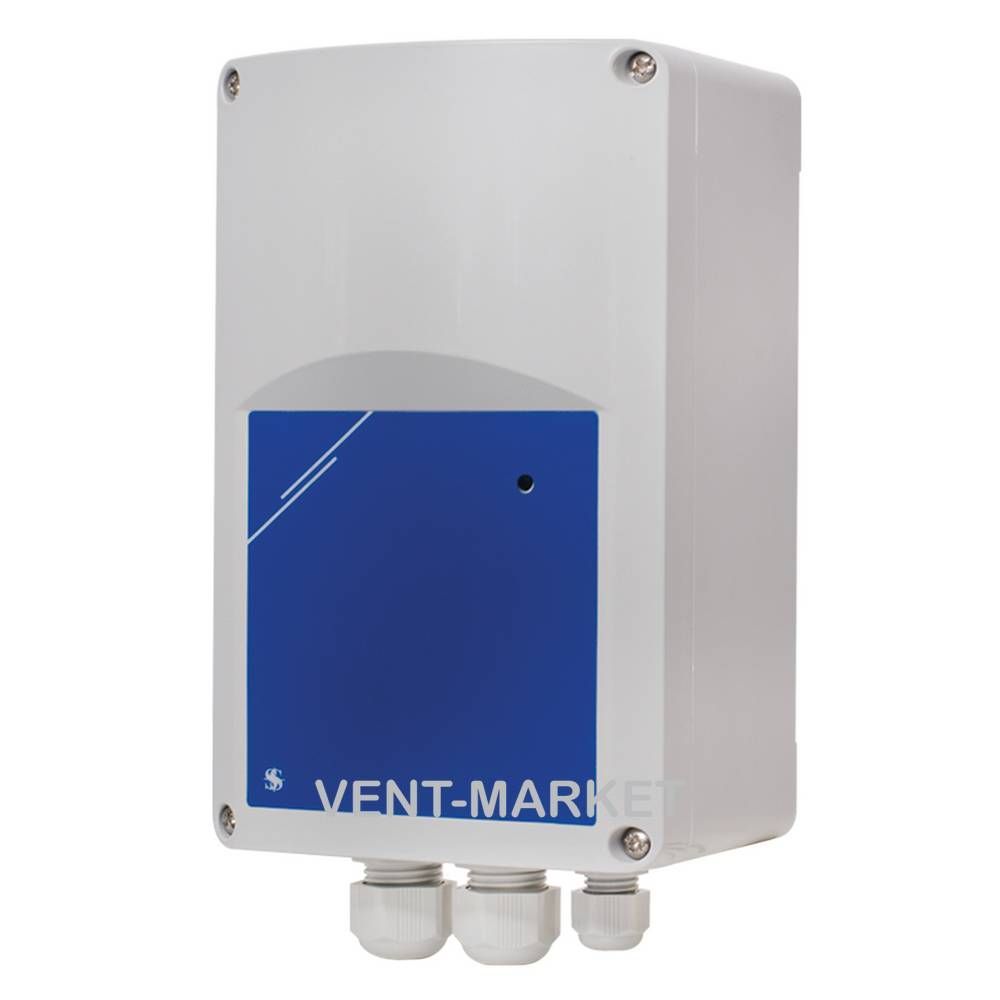

Регулятор швидкості Вентс РС-5,0-ТА

Опис

Застосування

Застосовується у системах вентиляції для включення/вимкнення та регулювання швидкості обертання однофазних електродвигунів вентиляторів, керованих напругою.

Допускається керування кількома вентиляторами, якщо загальний струм споживання не перевищує гранично допустимої величини струму регулятора.

Конструкція та управління

Корпус регулятора виготовлений із негорючого термопластику.

Регулятор обладнаний кнопкою увімкнення/вимкнення.

Зміна вихідної потужності від 25 до 100% проводиться пропорційно до керуючого сигналу 0..10В або 4-20мА у вибраному діапазоні при налаштуванні регулятора.

Тип сигналу керування 0..10В або 4-20мА вибирається перемикачем SW2 у корпусі регулятора.

Для керування можливе використання виносного пульта керування, наприклад, регулятора Вентс Р-1/010.

Значення мінімальної швидкості обертання визначається змінним резистором на платі управління всередині регулятора.

У регуляторі є додаткова клема (230 В) для підключення та керування зовнішнім обладнанням (наприклад, приводами повітряних заслінок).

Захист

Вхідний ланцюг регулятора швидкості захищений від перевантаження плавким запобіжником.

Монтаж

Встановлення регулятора здійснюється усередині приміщень.

Монтаж необхідно проводити з урахуванням вільної рециркуляції повітря для охолодження внутрішніх ланцюгів.

Робоча позиція регулятора вертикальна.

Не встановлюйте регулятор над опалювальними приладами та в зонах з поганою конвекцією повітря.
