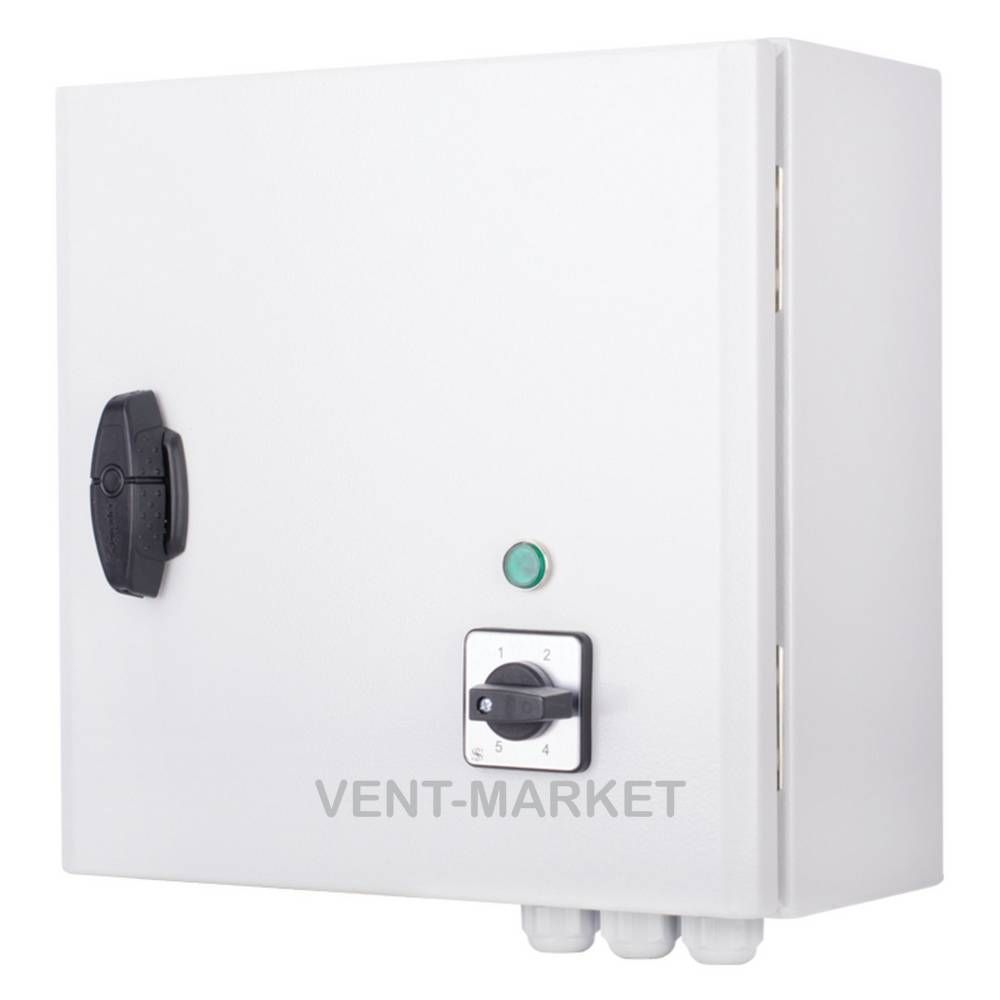

Регулятор швидкості Вентс РСА5Е-4-М

Застосування

Регулятори серії RSA5E-..-M застосовуються для керування продуктивністю однофазних вентиляторів шляхом ступінчастого регулювання швидкості обертання електродвигунів.

Допускається керування кількома вентиляторами, якщо сумарний струм споживання не перевищує гранично допустимої величини струму регулятора.

Конструкція та управління

Корпус регулятора виготовлений із сталі з полімерним покриттям.

Регулятор має п'ять швидкостей з вихідною напругою 110В - 130В - 160В 190В - 230В (для РСА5Е-12-М - 80В - 105В - 130В 160В - 230В).

Регулятор обладнаний кнопкою УВІМК./ВИМКН з лампою індикації роботи, ручкою перемикання швидкостей та сигнальною лампою, що показує аварійну роботу регулятора.

Захист

Регулятор має вбудований пристрій захисту електродвигуна, який припиняє подачу електрики при спрацьовуванні термореле вмонтованого в електродвигун вентилятора.

Повторне включення відбувається після повернення температури двигуна до робочих значень.

Як додаткові функції регулятор має: клеми для підключення до кімнатного термостата або термостата захисту від обмерзання.

При розриві ланцюга припиняється напруга на двигун вентилятора. клеми (230 В, макс. 2А/3A/4A) для підключення та керування зовнішнім обладнанням (наприклад, приводами повітряних заслінок).

Є можливість підключення виносного пульта перемикання швидкостей (див. варіанти підключення).

Монтаж

Встановлення регулятора здійснюється усередині приміщень.

Монтаж необхідно проводити з урахуванням вільної рециркуляції повітря для охолодження внутрішніх ланцюгів.
