Канальний вентилятор Вентс ВШ 400 4Е

Застосування

Припливно-витяжні вентиляційні системи для приміщень різного призначення з високими вимогами до шуму.

Конструкція вентиляторів Вентс ВШ дозволяє збирати різні конфігурації вентиляційних систем, змінюючи положення знімних панелей.

Тому подача повітря може здійснюватися в усіх напрямках, як лінійно, так і під кутом 90 °.

Завдяки корпусу алюміноцинка, з підвищеними корозійностійкими властивостями і теплоізоляційним матеріалом вентилятор можна використовувати для зовнішньої установки.

Також ці вентилятори можуть використовуватися як окремий елемент набору системи живлення.

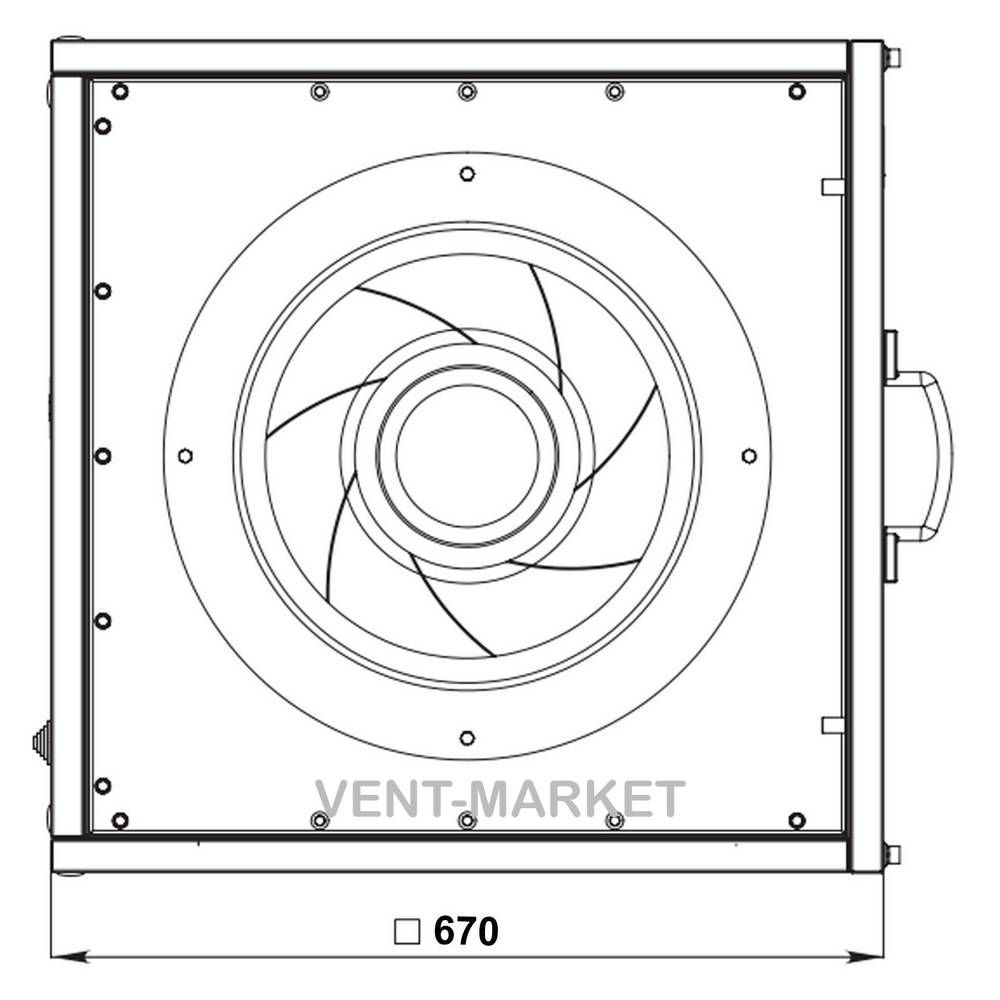

Конструкція

Корпус вентилятора виконаний з алюмінієвого каркаса, скріпленого алюмінієвими куточками, і знімними тепло- і звукоізоляційними двошаровими панелями з алюміноцинки.

В якості ізоляції панелей використовується негорюча мінеральна вата товщиною 20 мм.

З'єднувальні труби, які також виконують функцію вібродемоктуючих вставок, можуть бути квадратного або круглого перетину.

Круглі трубки оснащені гумовими ущільнювачами.

З'єднувальні труби не входять в комплект поставки і замовляються окремо.

Двигун

Використовуються дво-, чотири- або шестиполюсні асинхронні двигуни з зовнішнім ротором і відцентровим крильчаткою з вигнутими лопатями назад.

Мотори мають вбудований тепловий захист для підключення до зовнішнього пристрою захисту (в моделі ВШ 355-4E використовуються теплові контакти з автоматичним перезапуском).

Завдяки використанню мотора з кульковими підшипниками зі спеціально підібраним мастильним маслом гарантується малошумний і необслуговуваний режим вентилятора.

Регулювання швидкості

Регулювання може бути як плавним, так і ступінчастим і може здійснюватися за допомогою тиристорного або автотрансформаторного регулятора.

Швидкість обертання двигуна регулюється подається електричною напругою.

Повітряний потік прямо пропорційний зміні оборотів двигуна.

До одного регулюючого пристрою можна одночасно підключити кілька вентиляторів за умови, що загальна потужність і робочий струм підключених вентиляторів не перевищують номінальні параметри регулятора.

Монтаж

Воздуховодні вентилятори призначені для установки з квадратними або круглими повітропроводами.

Підключення до повітропроводів здійснюється за допомогою гнучкої вставки-перехідника відповідного перетину.

Вентилятори монтуються при розриві повітропроводів.

З'єднуючи вентилятор через гнучкі вставки, необхідно передбачити його кріплення до будівельної конструкції за допомогою опор, підвісів або кронштейнів.

Вентилятор може встановлюватися в будь-якому положенні за умови, що стрілка на шасі вентилятора відповідає напрямку повітря в системі.

Необхідно забезпечити доступ до обслуговування вентилятора.
