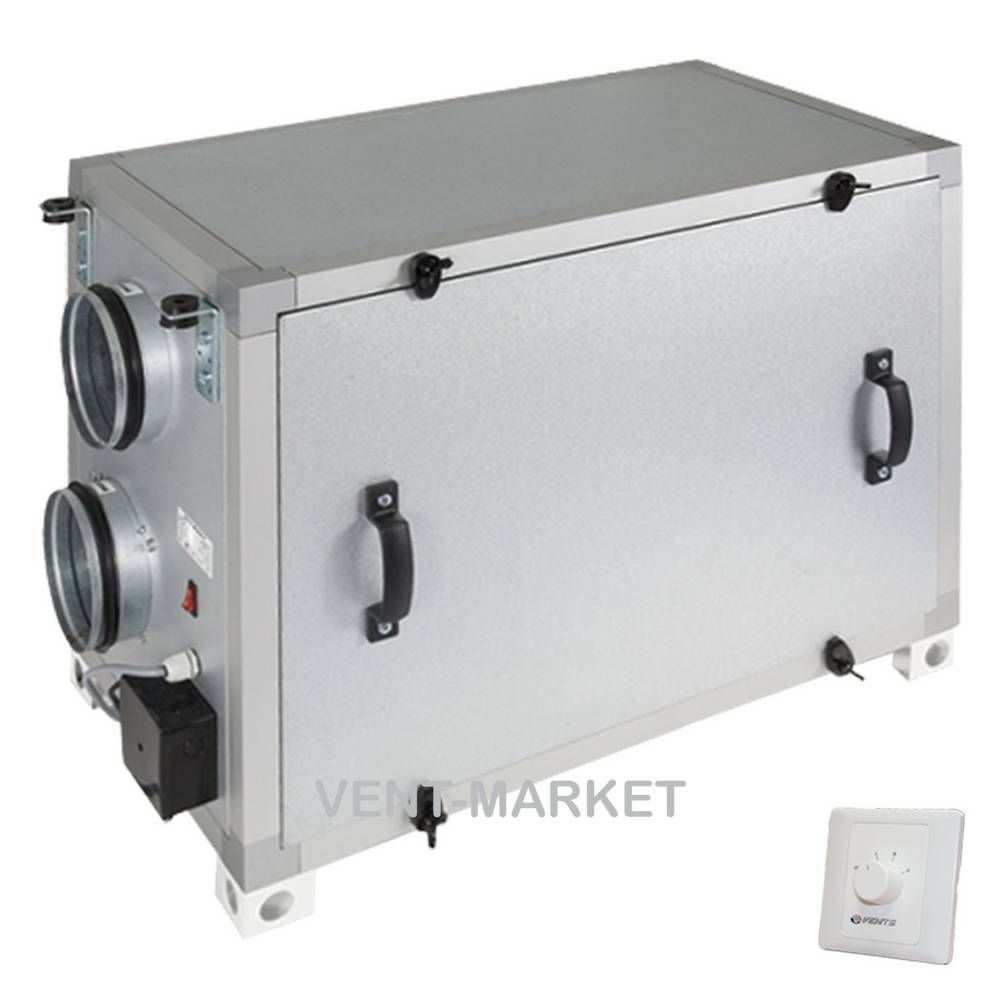

Припливно-витяжна установка Вентс ВУТ 600 Г

Визначення повітрообміну згідно кратності повітрообміну в приміщенні.

Об’єм вентиляційного повітря визначається для кожного приміщення окремо, з урахуванням наявності шкідливих домішок (речовин), або задається за результатами раніше проведених досліджень. Якщо характер та кількість шкідливих домішок (речовин) не піддаються обліку, повітрообмін визначають за кратністю:

L = V_пом * K_р (м³/год),

де V_пом – об'єм приміщення, м³;
К_р – мінімальна кратність повітрообміну, 1/год, див. таблицю кратності повітрообміну.

Як визначити об'єм приміщення?

Необхідно розрахувати загальний об'єм приміщення в кубічних метрах.
Для цього використовується проста формула:

Довжина х ширина х висота = об'єм приміщення м³
A x B x H = V (м³)

Наприклад: приміщення довжиною 7 м, шириною 4 м та висотою 2,8 м. Для визначення об'єму повітря, необхідного для вентиляції цього приміщення, розраховуємо об'єм кімнати: 7 х 4 х 2,8 = 78,4 м³. Потім, використовуючи наведені нижче таблиці рекомендованої кратності повітрообміну, визначаємо необхідну повітропродуктивність вентилятора.

Визначення повітрообміну при виділенні вологи:

L = L₁ * N_L (м³/год),

де L₁ – норма повітря на одну людину, м³/год*чол;
N_L – кількість людей в приміщенні.

20-25 м³/год на одну людину при мінімальній фізичній активності
45 м³/год на одну людину при легкій фізичній роботі
60 м³/год на одну людину при важкій фізичній роботі

Визначення повітрообміну при виділенні вологи:

L= D / ((d_v-d_n) * ρ) (м³/год)

де D – кількість вологи, що виділяється, г/год;
d_v – вміст вологи у повітрі, що видаляється, г води/кг повітря;
d_n – вміст вологи у припливному повітрі, г води/кг повітря;
ρ – густина повітря, кг/м³ (при +20 °С = 1,205 кг/м³).


Визначення повітрообміну для видалення надлишків тепла:

L= Q / (ρ * C_p*(t_v-t_n)) (м³/год)

де Q – виділення тепла у приміщення, кВт;
t_v – температура повітря, що видаляється, °С;
t_n – температура припливного повітря, °С;
ρ – густина повітря, кг/м³ (при 20 °С = 1,205 кг/м³);
C_p – теплоємність повітря, кДж/(кг·К) (при 20 °С; Cp=1,005 кДж/(кг·К)).

Таблиця кратності повітрообміну:

Визначення повітрообміну, залежно від гранично допустимої концентрації речовин:

L= G_CO2 / (У_ПДК-У_П) (м^₃/год)

де G_СО2 – об’єм СО₂, що виділяється, л/год ;
У_ПДК – гранично допустима концентрація СО₂ у повітрі, що видаляється, л/м³;
У_П – вміст газу у припливному повітрі, л/м³.
